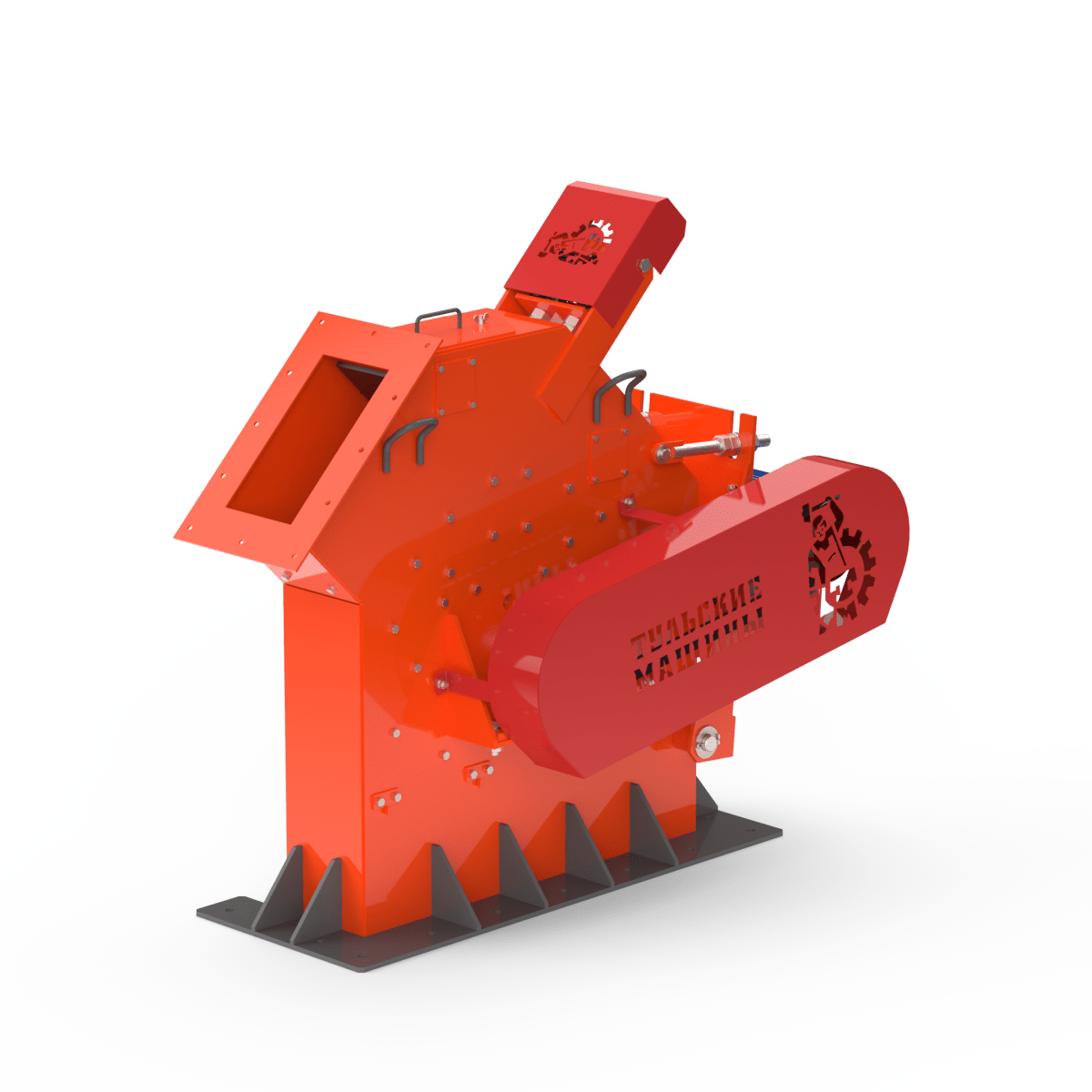

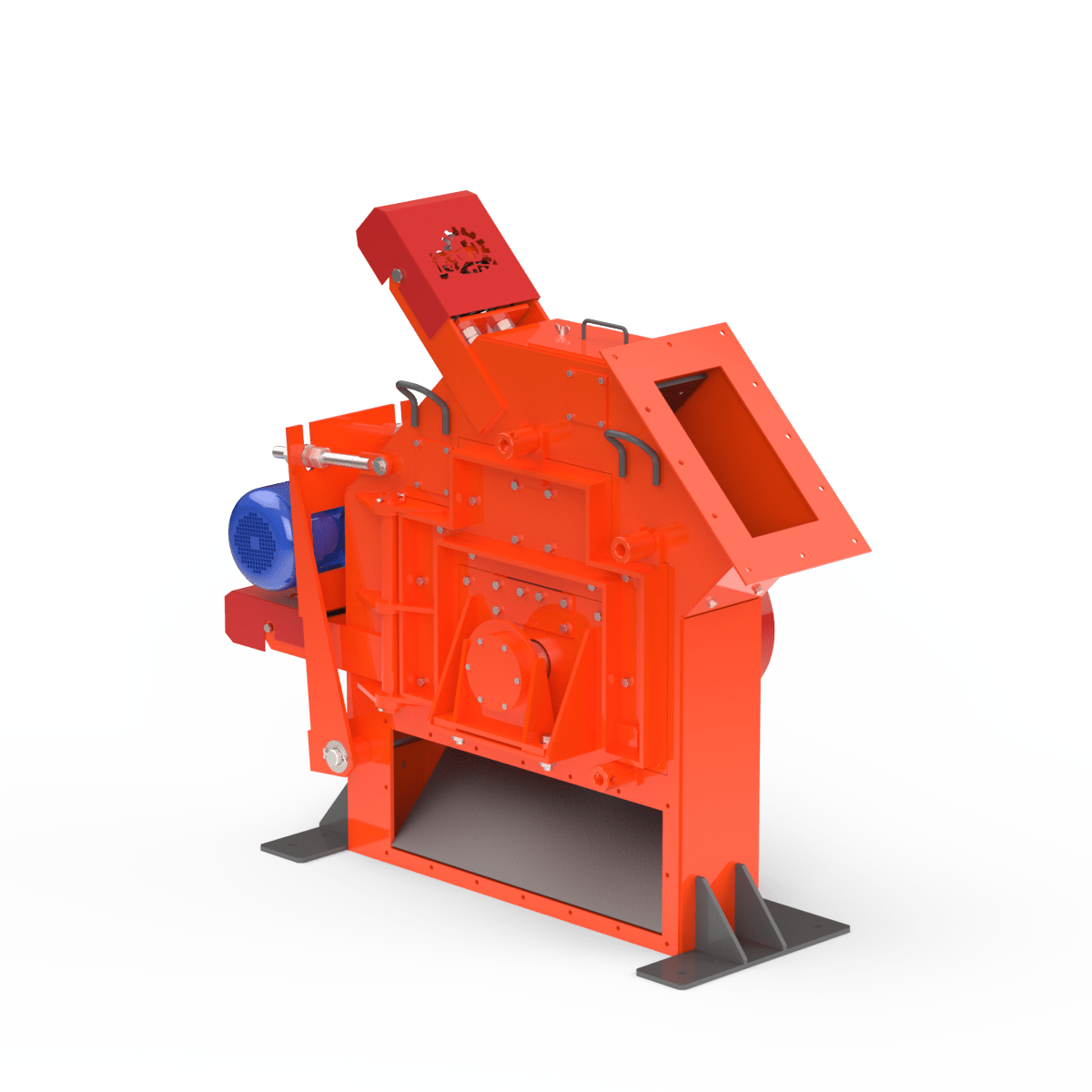

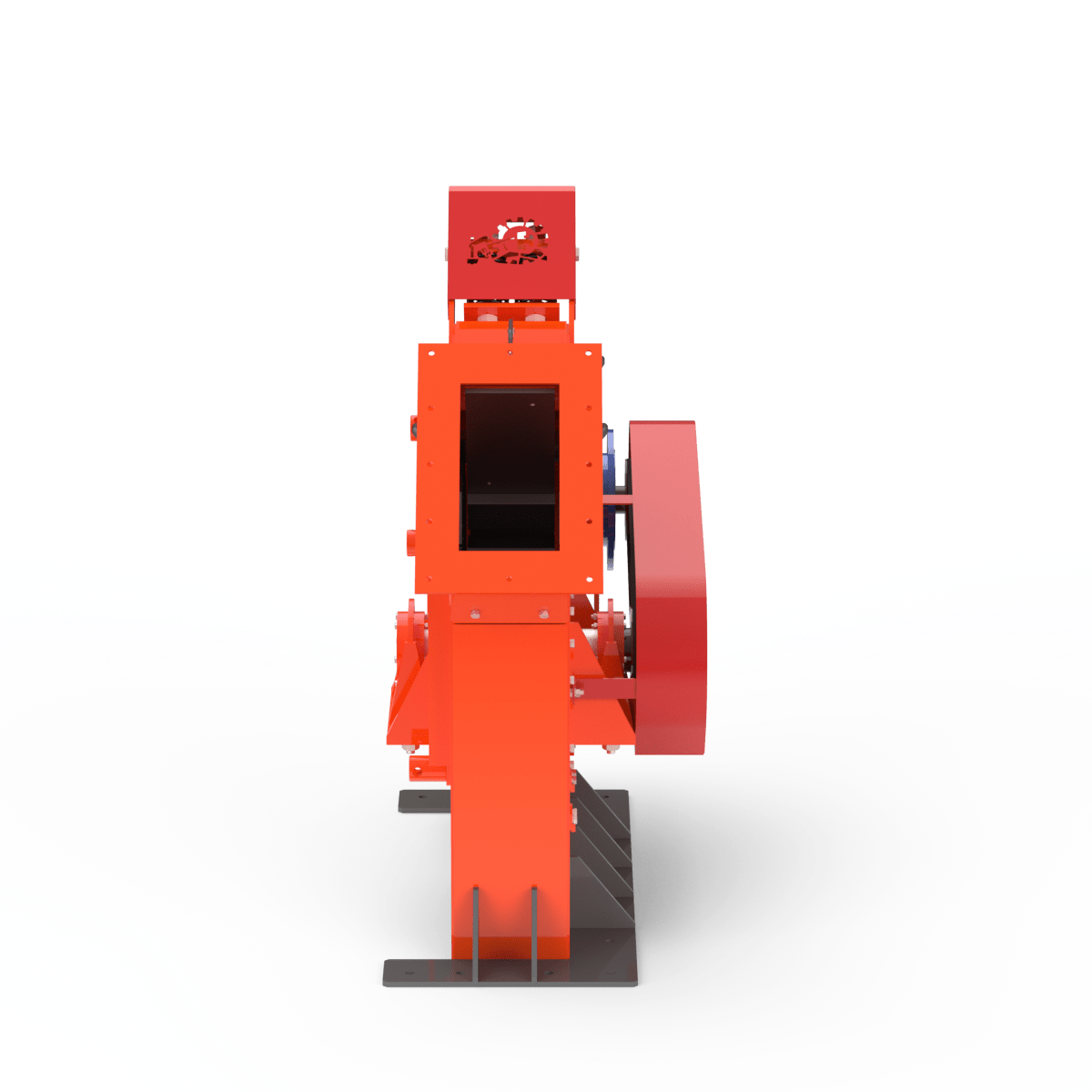

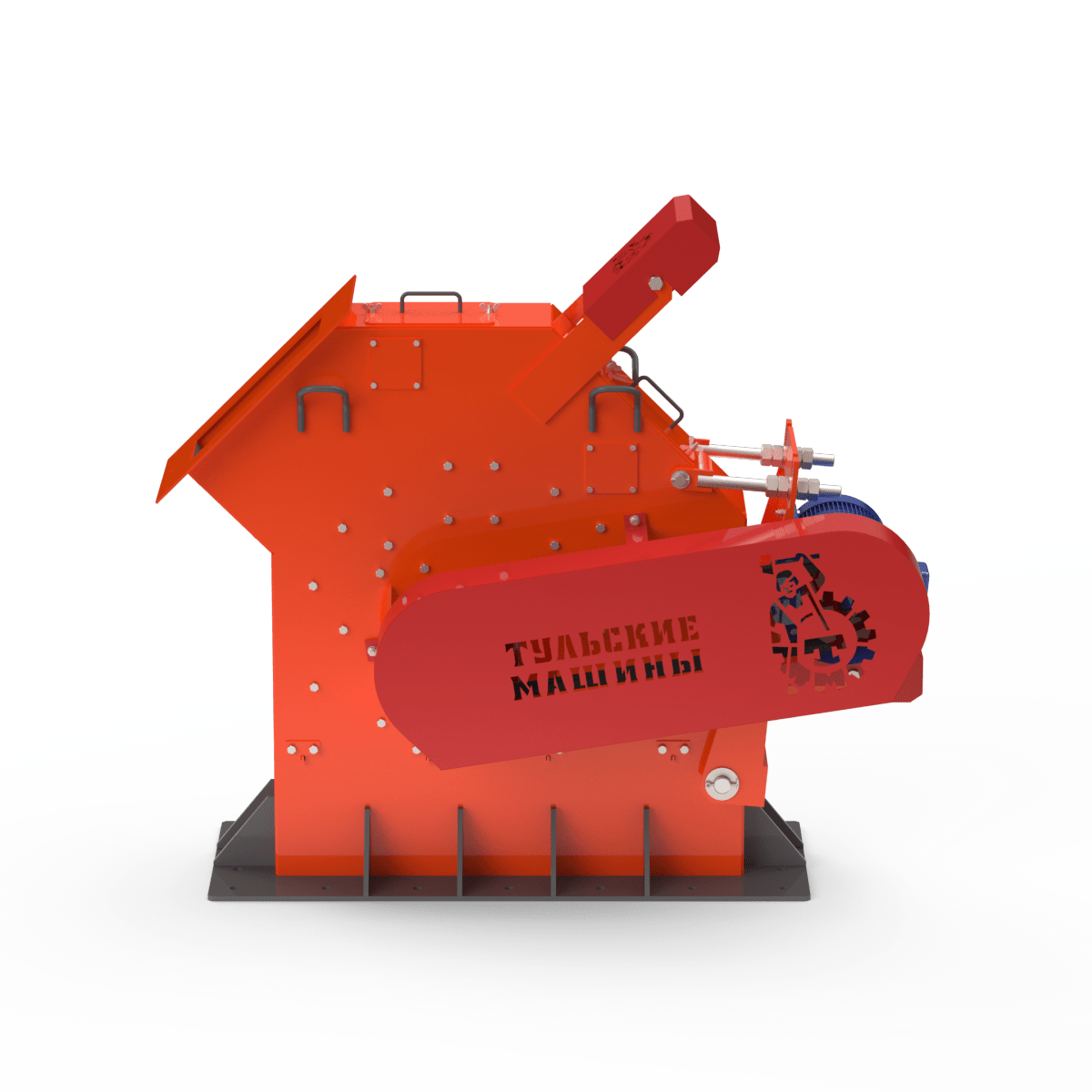

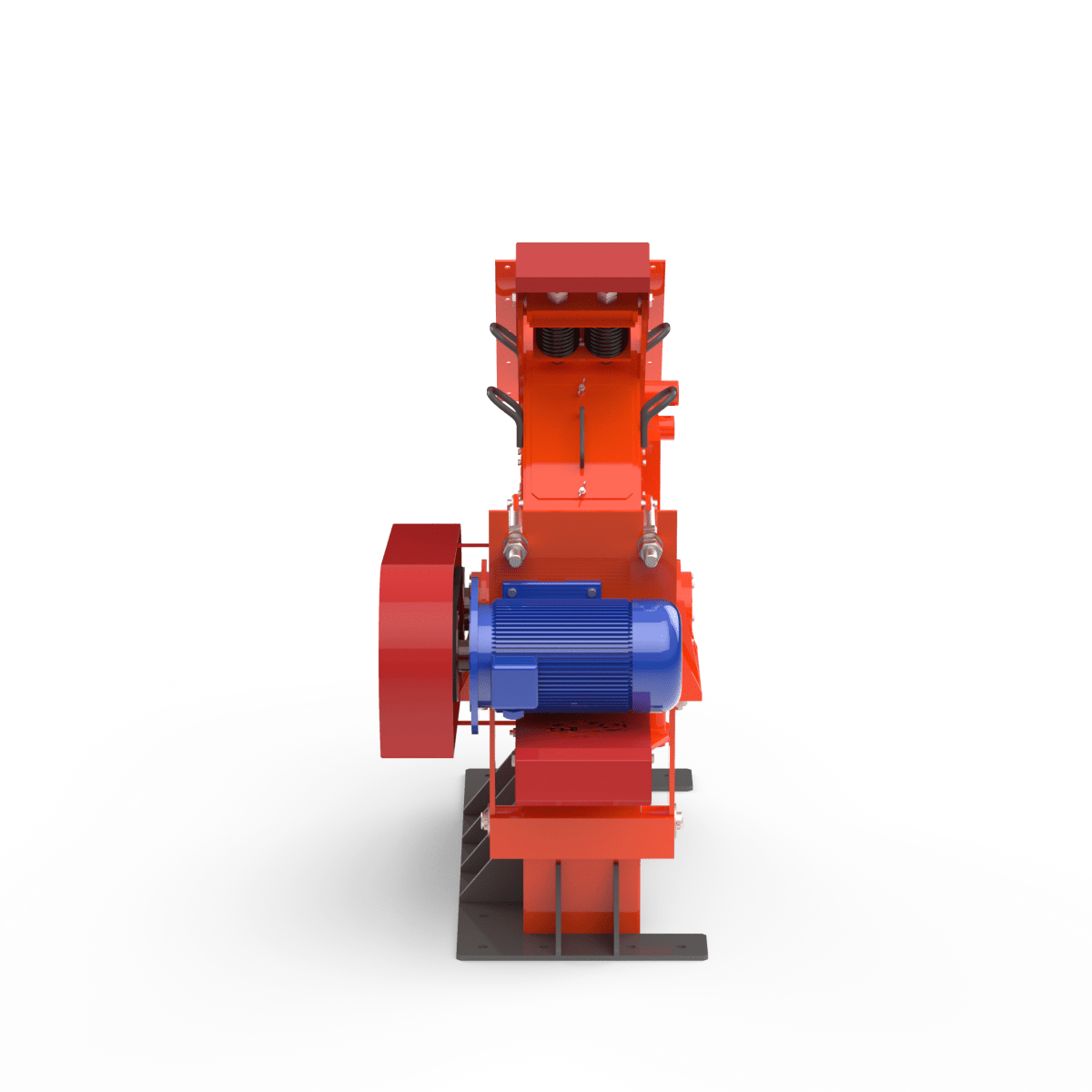

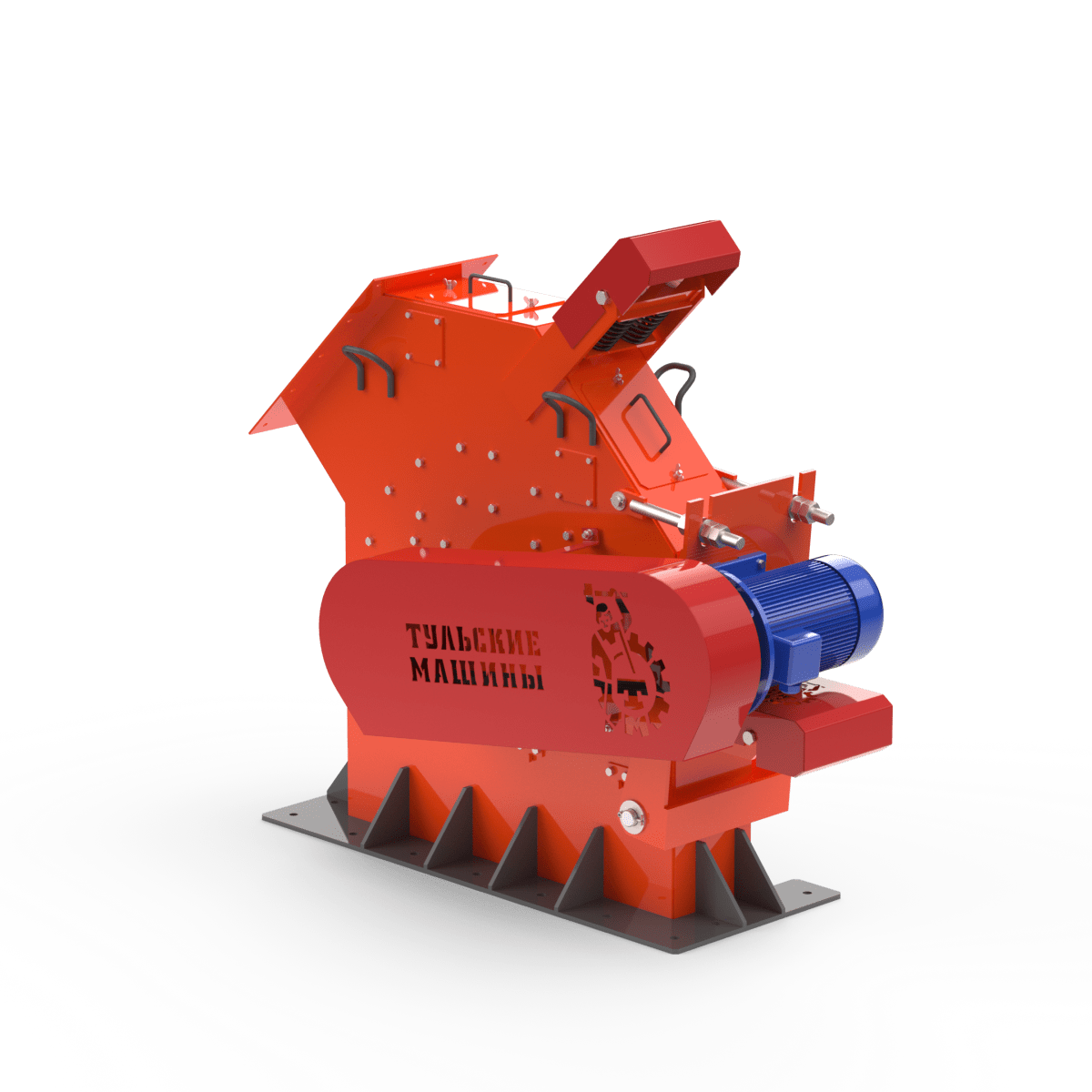

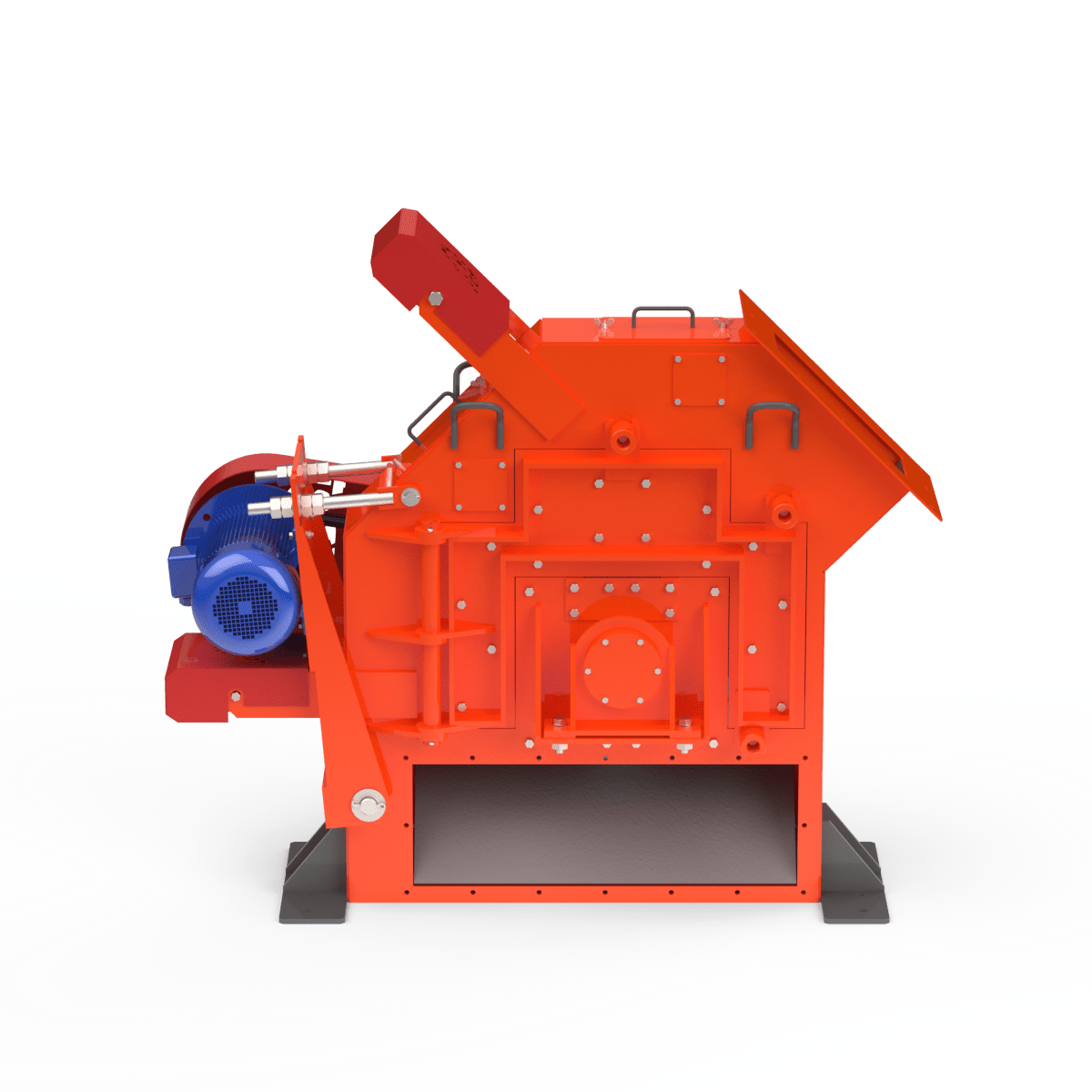

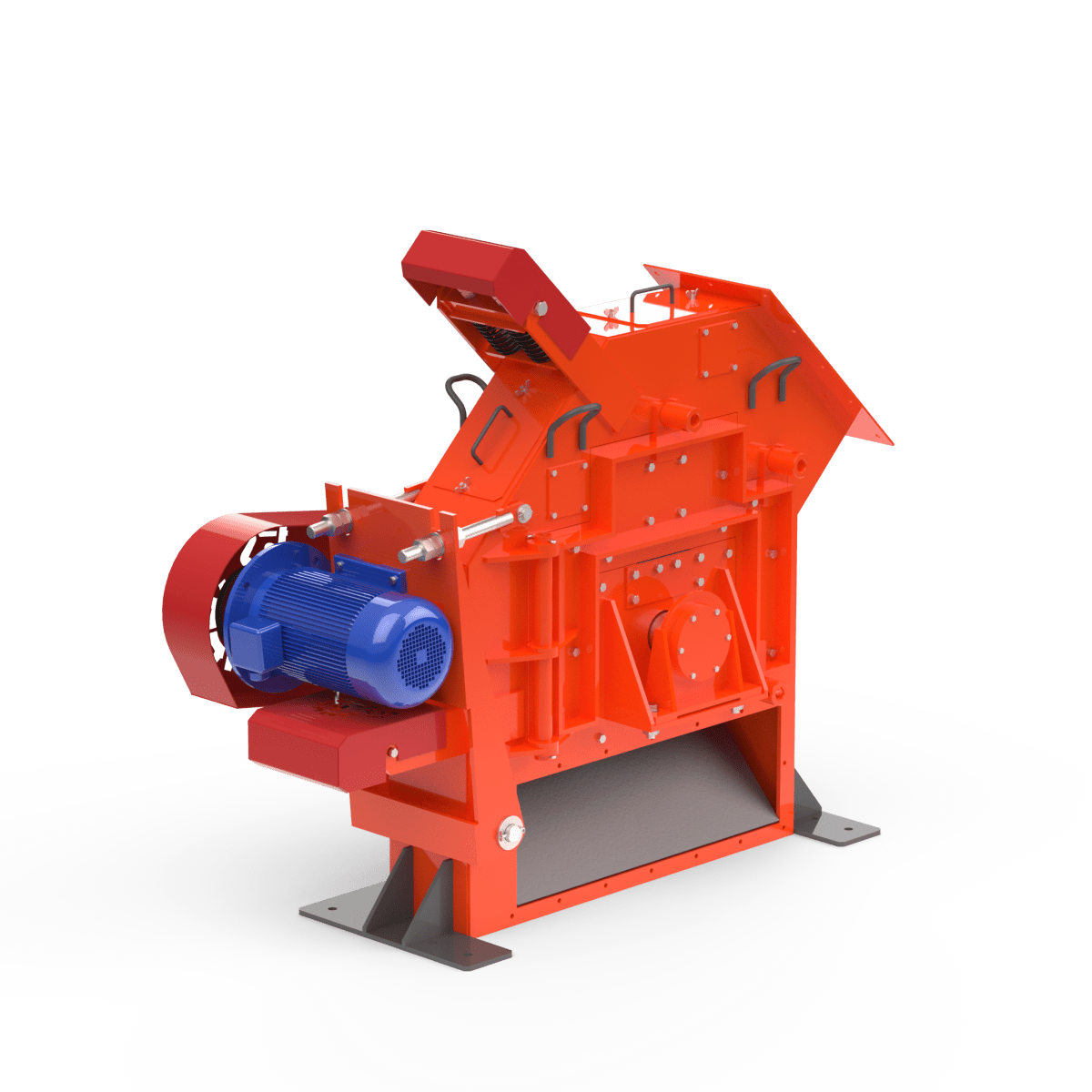

Роторная дробилка СМД-5 – машина для дробления на средние и мелкие фракции шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см², а размер кусков 180 мм.
Модель СМД-5 классифицируется как дробилка ударного действия. Материал измельчается посредством ударов кусков сырья о билы, жёстко закреплённые на роторе. Роторная дробилка СМД 5 обладает высокой производительностью, требует относительно малого расхода электроэнергии, проста в управлении и надёжна. Кроме того СМД 5 не требует устройства массивного фундамента.
Также СМД-5 может использоваться как динамический гранулятор в таком процессе, как обогащение каменных пород. Обогащение происходит за счёт разрушения слабых включений без ослабления структурной прочности целевого продукта.
Устройство и порядок работы роторной дробилки СМД-5
Дробление с помощью ударов о билы – это динамический процесс. СМД-5 – это машина для мелкого дробления, в которой осуществляется сразу три стадии кинетического дробления. На первой стадии загружаемый материал ударяется о билы ротора, затем куски сырья сталкиваются с отражательными плитами, а на третьей стадии раздробленный на мелкие фракции материал перемалывается путём соударения частиц.
Рабочими органами дробилки СМД-5 являются массивный ротор с жестко закрепленными на нем билами и отражательные плиты. Сырье может быть измельчено на разные размеры фракций. Для регулировки фракционного состава конечного продукта необходимо отрегулировать величину зазора между окружностью вращения бил ротора и отражательными плитами. Это осуществляется с помощью многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках. Продукт дробления выводится из корпуса дробилки по наклонной пластине.
“Тульские Машины” производит роторные дробилки СМД-5 с учётом требований заказчика и с соблюдением технических норм и правил. Мы гарантируем высокую производительность, низкое энергопотребление и возможность изготовления фракционированных материалов кубовидной формы наших роторных дробилок.
Преимущества
- Универсальность дробления: подходит для среднего и мелкого измельчения металлургического шлака, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других материалов с пределом прочности до 600 кгс/см² и максимальным размером куска до 180 мм
- Компактные габариты и лёгкая масса: всего 1800 × 734 × 1520 мм при весе 1040 кг — удобно ставить даже на ограниченных площадях
- Низкое энергопотребление с достаточной мощностью: установленный привод 11 кВт с линейной скоростью бил ротора до 26 м/с обеспечивает эффективное дробление при умеренных затратах
- Простота обслуживания: благодаря конструкции ротора и отражательных плит техническое обслуживание и замена изнашиваемых деталей — быстро и удобно
- Гибкость настройки фракции: вариативность ширины загрузочного окна и параметров ротора позволяет регулировать результат дробления для разных материалов
Области применения
- Промышленная дробильная переработка: шлак металлургический, известняк, доломит, мергель, мрамор, гипс, руды малой образивности
- Подготовка сырья для строительных целей: производство щебня средней и мелкой фракции, измельчение бой кирпича, бетонных конструкций
- Грануляция и обогащение: может выполнять функции динамического гранулятора - дробление породы с сохранением прочности продукта
- Мобильные и локальные установки: компактность и легкость делают ее отличным решением для небольших производственных площадок, мобильных линий и временных объектов
