Дробилка валковая зубчатая ДВЗ-2-800-50 предназначена для дробления кусковых материалов низкой и средней прочности. Дробилка может применяться в линиях и дробильных комплексах, как первая или вторая ступени дробления габаритных кусков материала.
Не рекомендуется использовать данную дробилку для измельчения труднодробимых, радиоактивных и взрывоопасных материалов.
Дробилка может быть использована как автономно работающая машина, так и в составе установки или технологической линии производства.
Дробилка может быть установлена на опорных площадках, стойках или закладных м/к фундаментов.

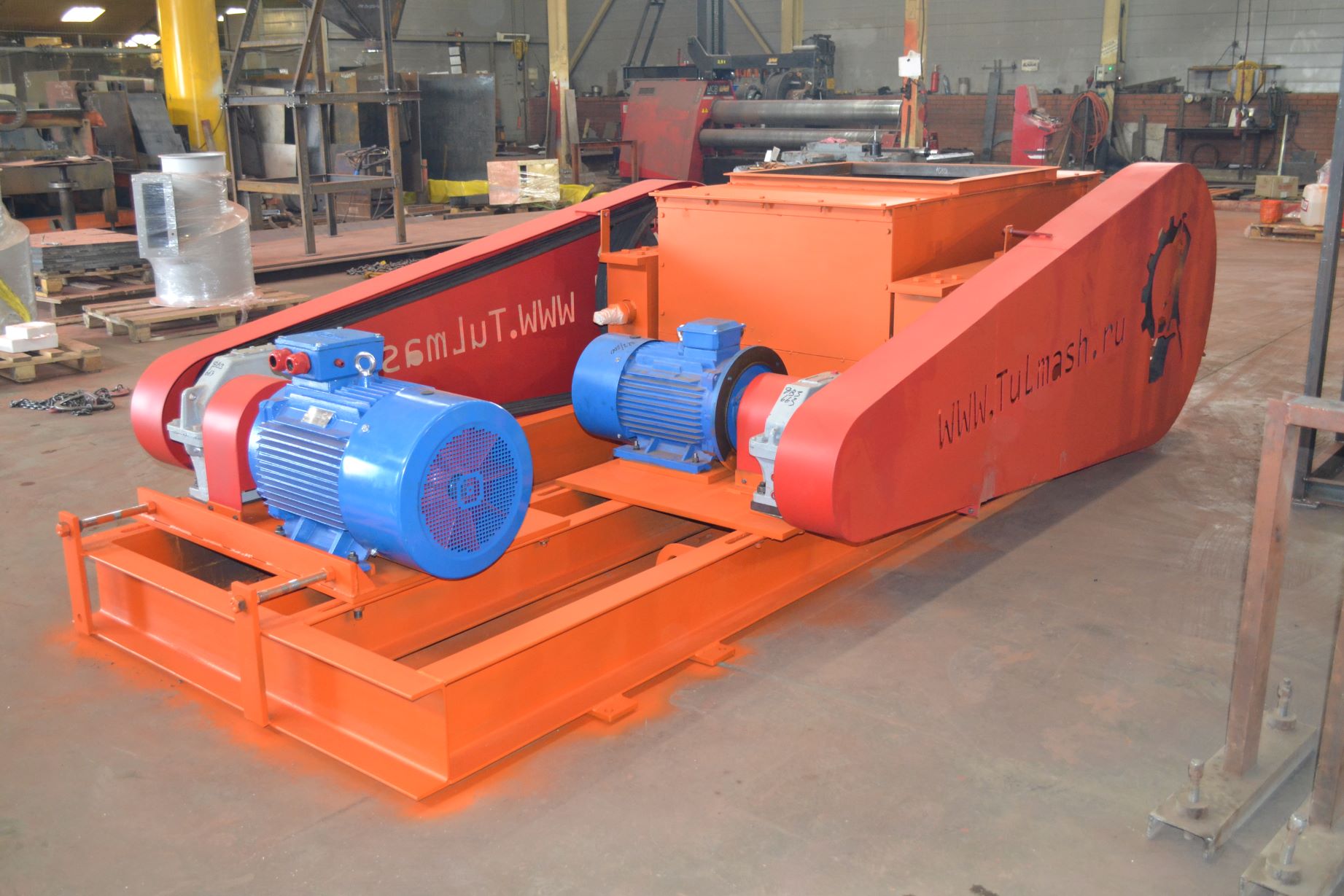

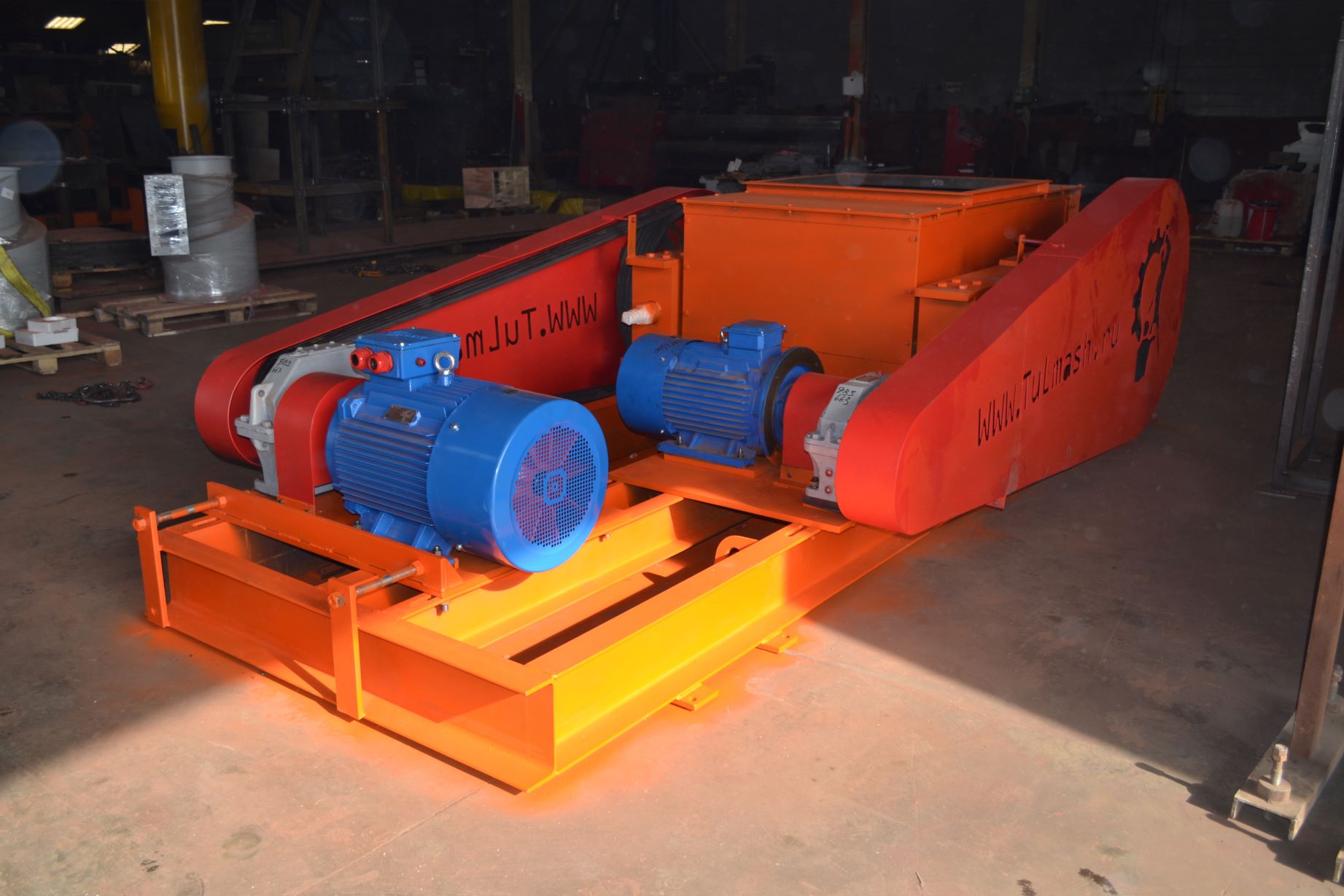

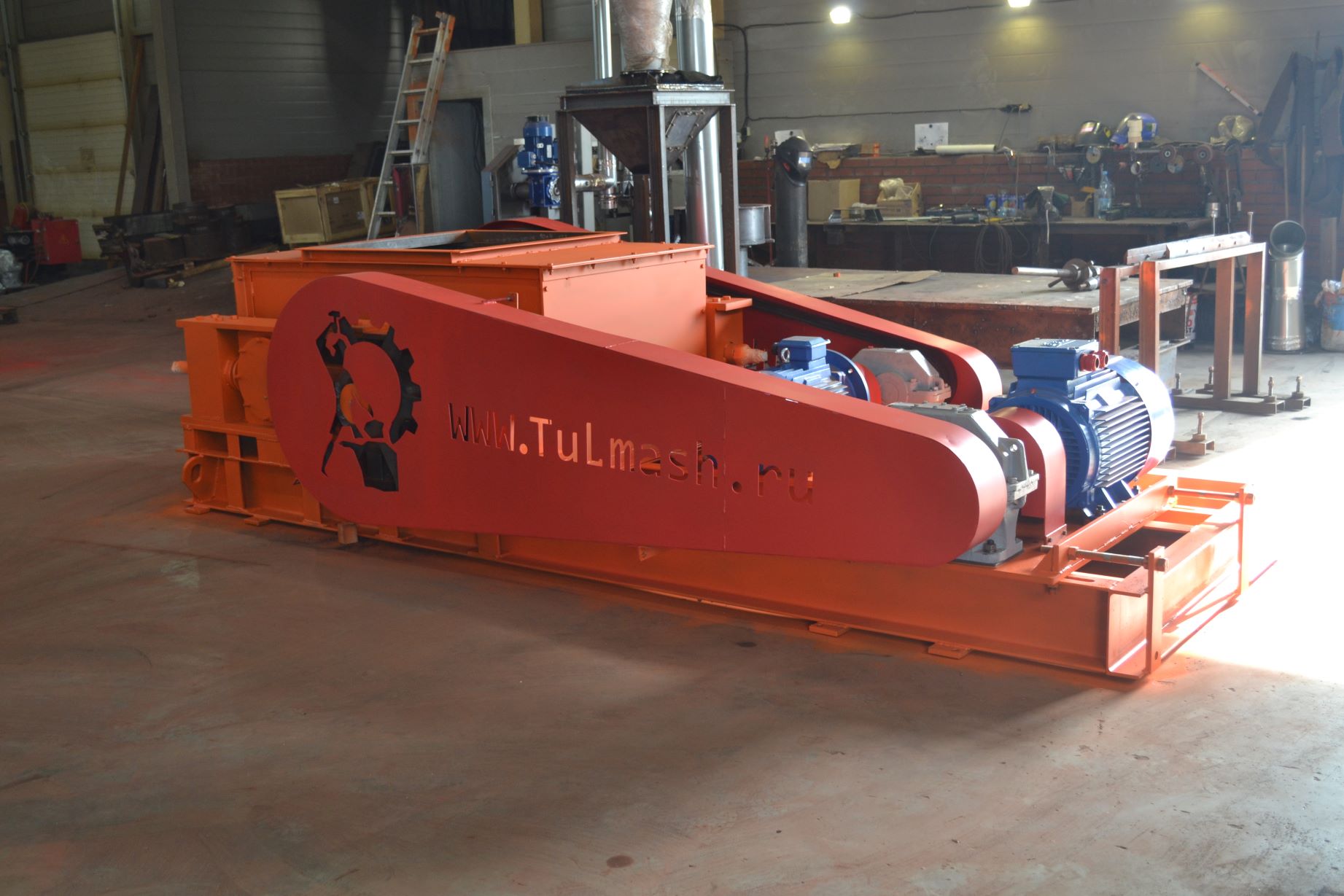

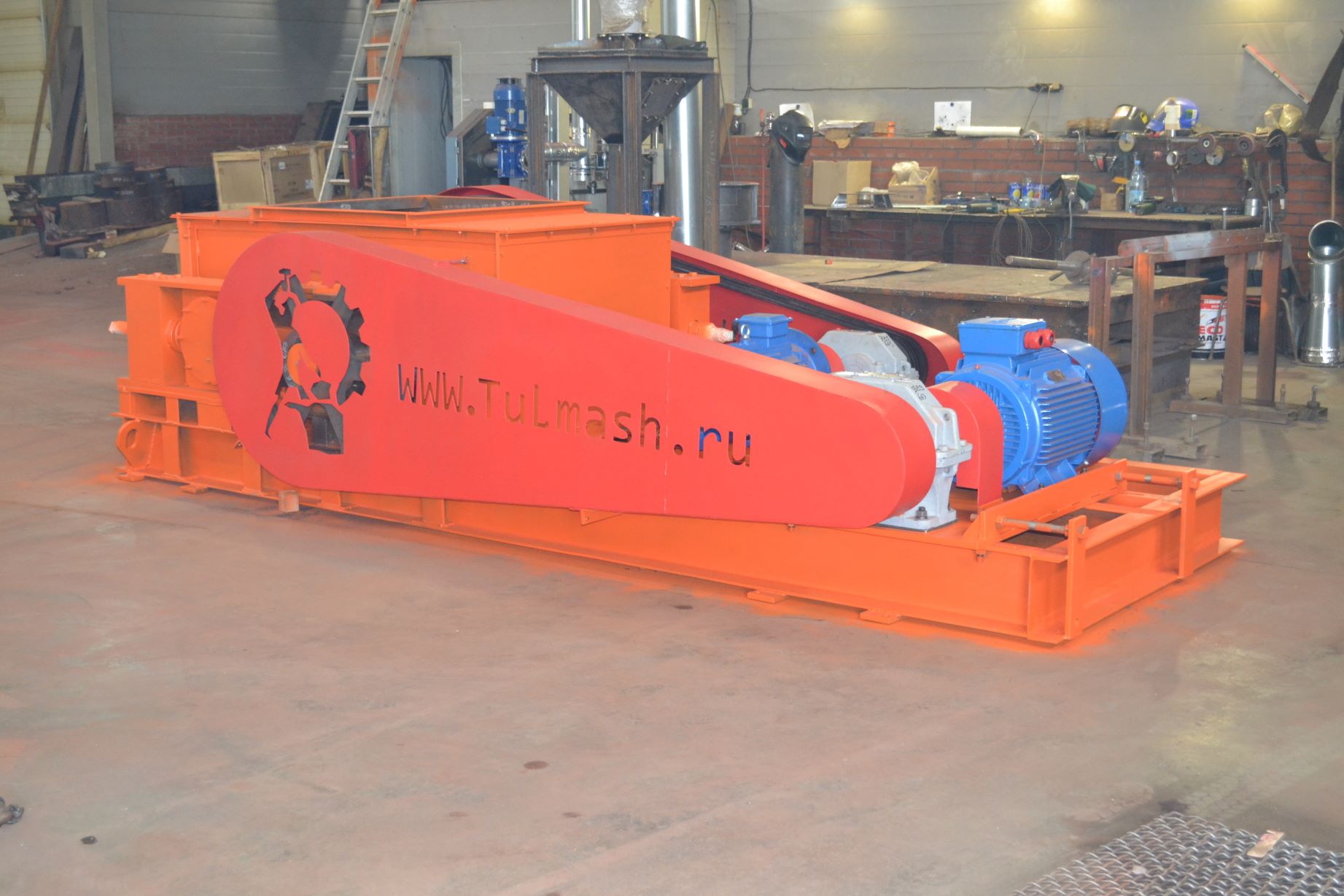

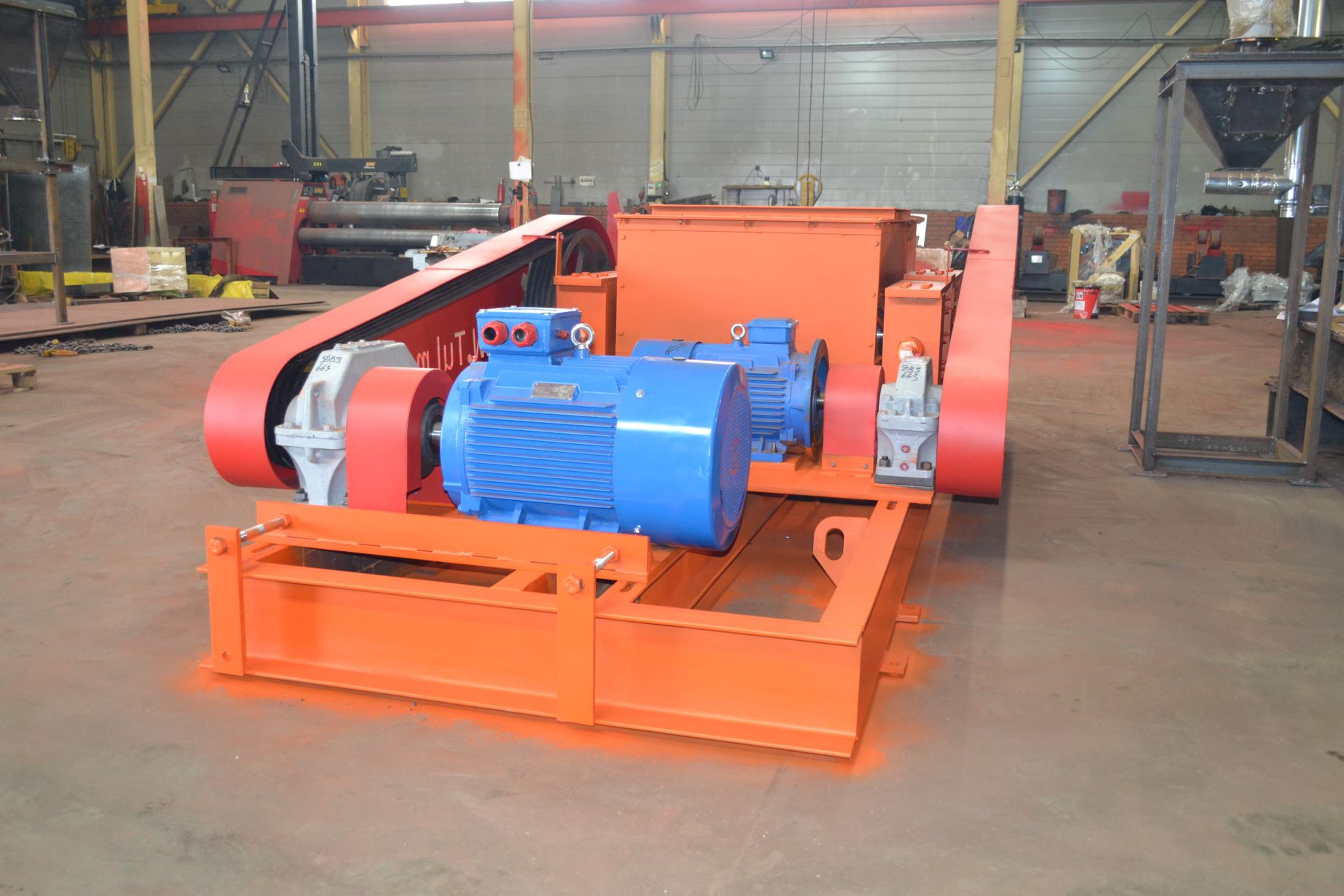

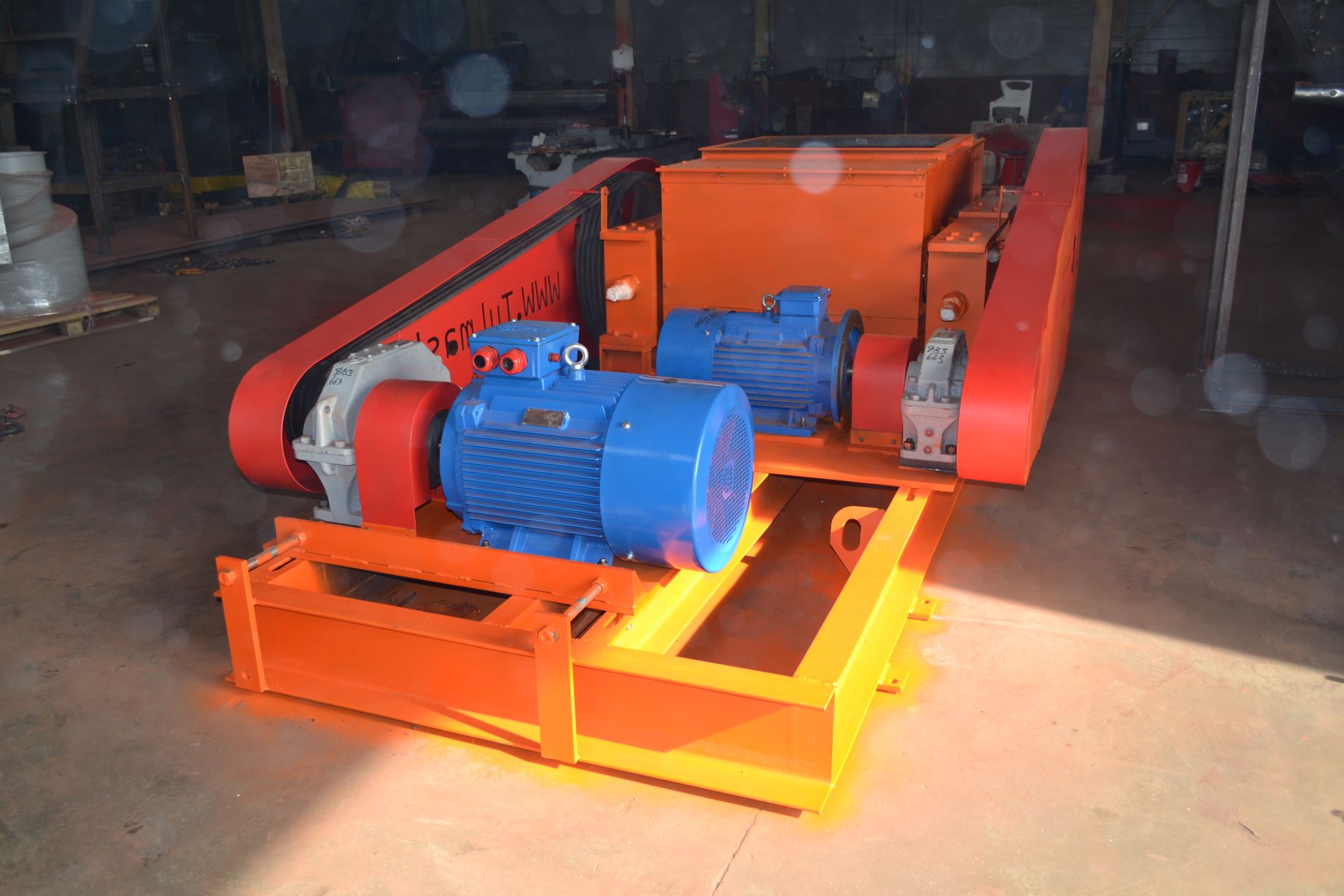

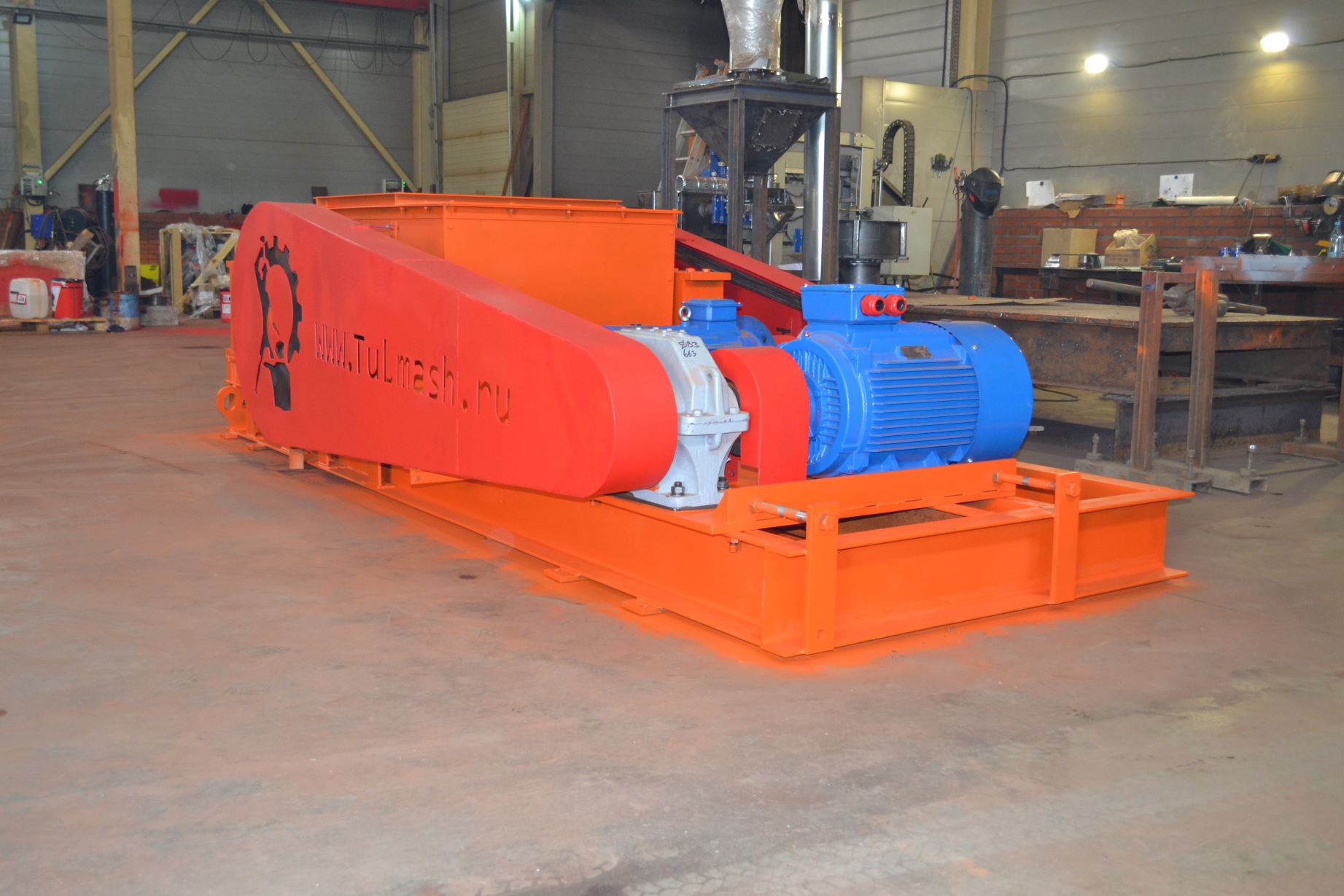

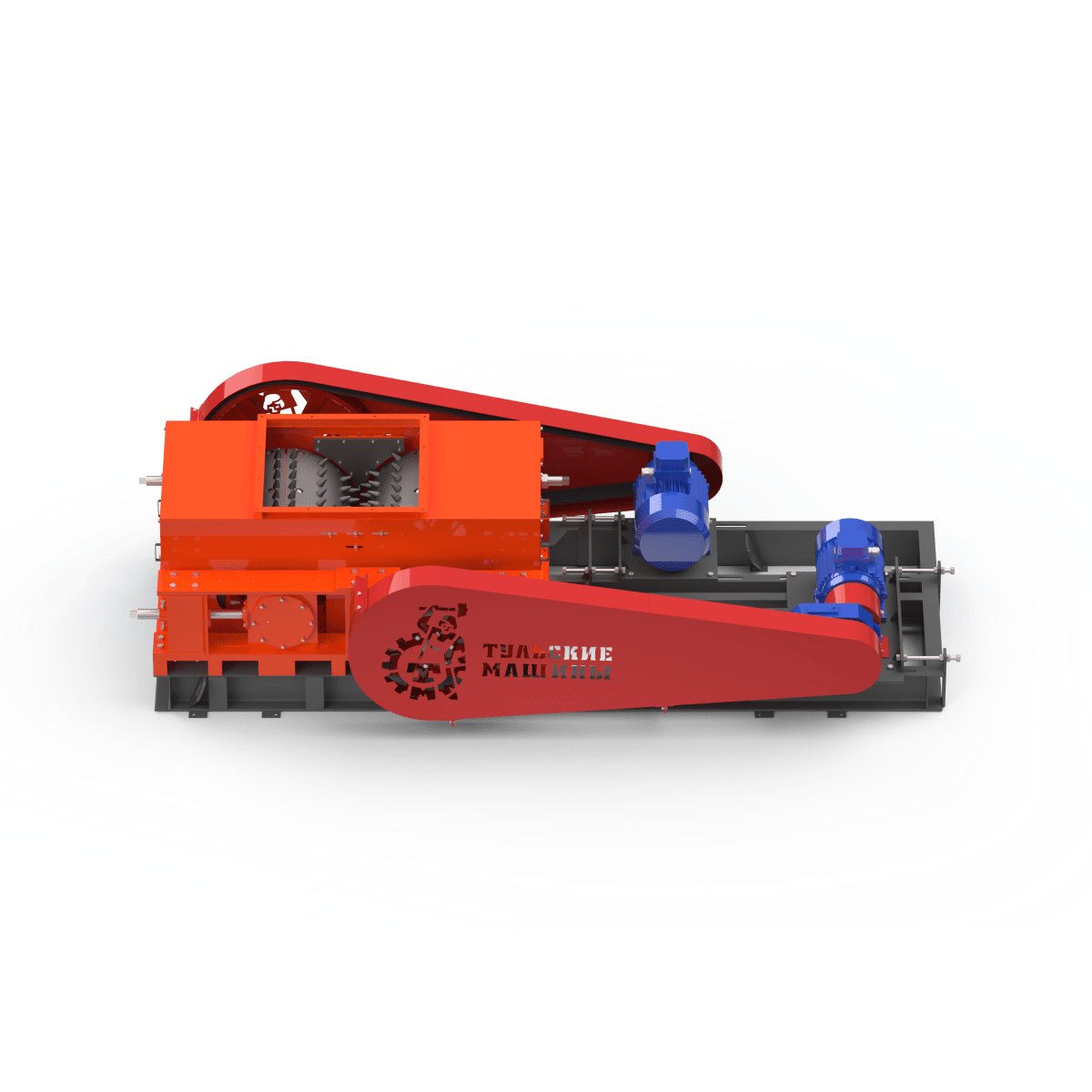

Устройство валковой дробилки ДВЗ-2-800-50

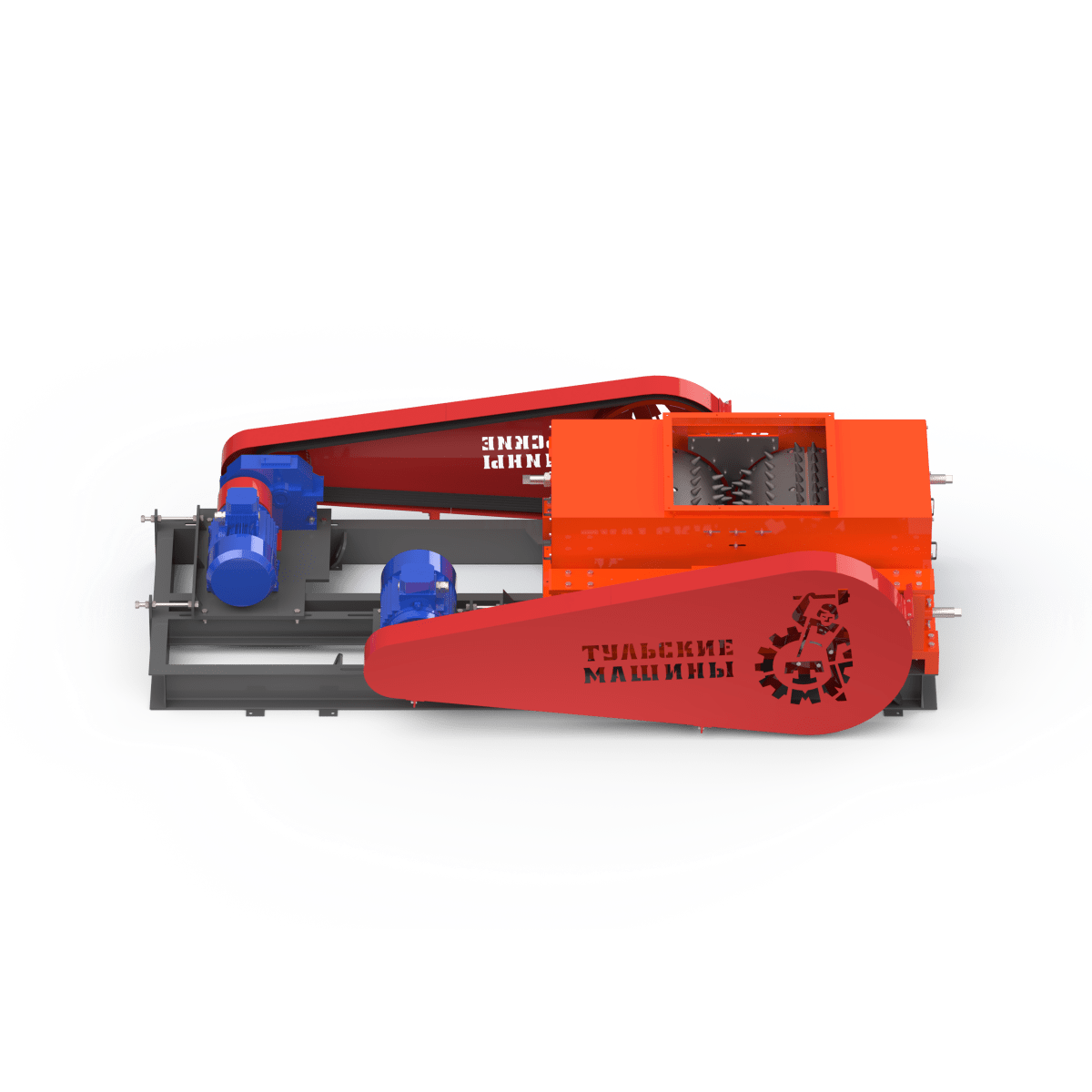

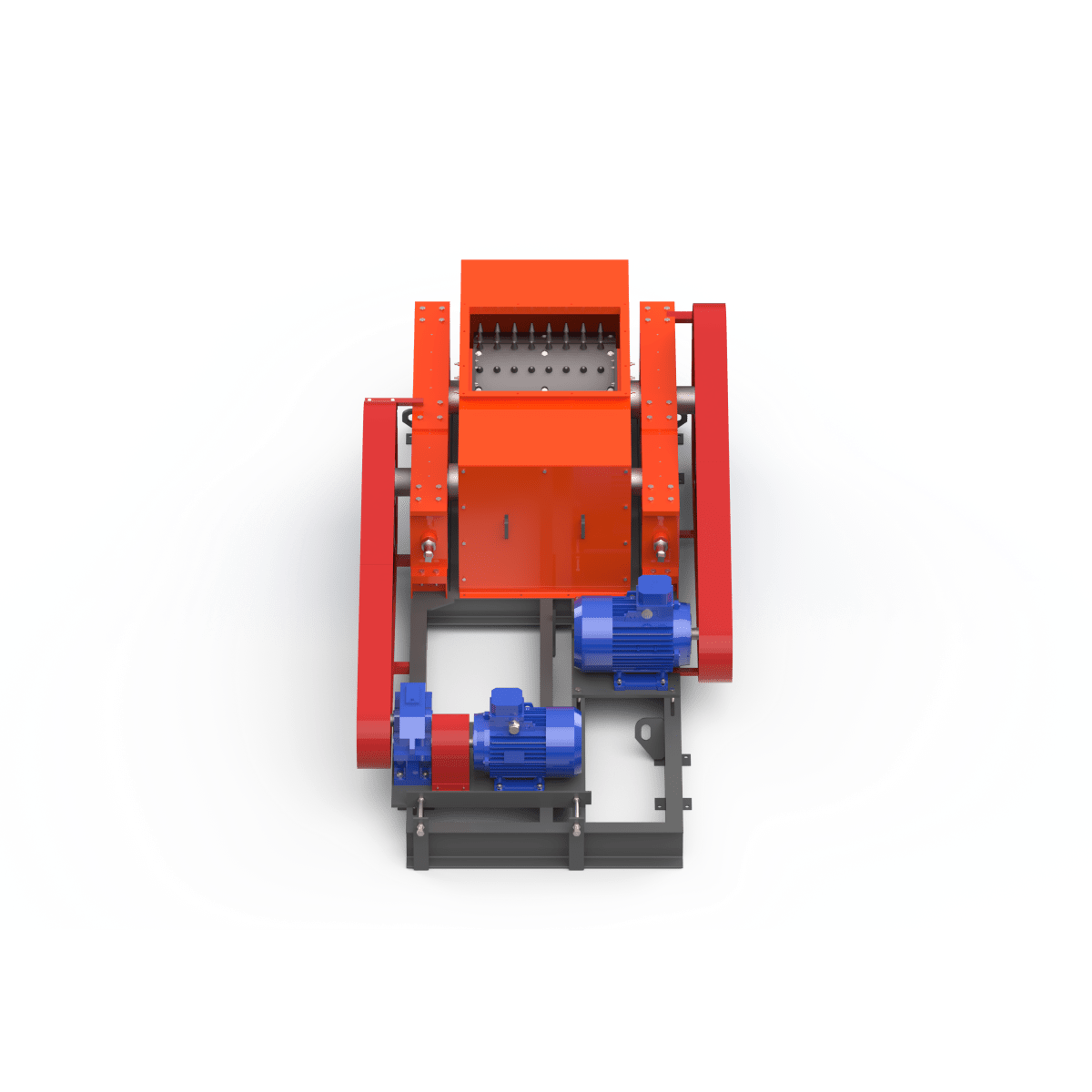

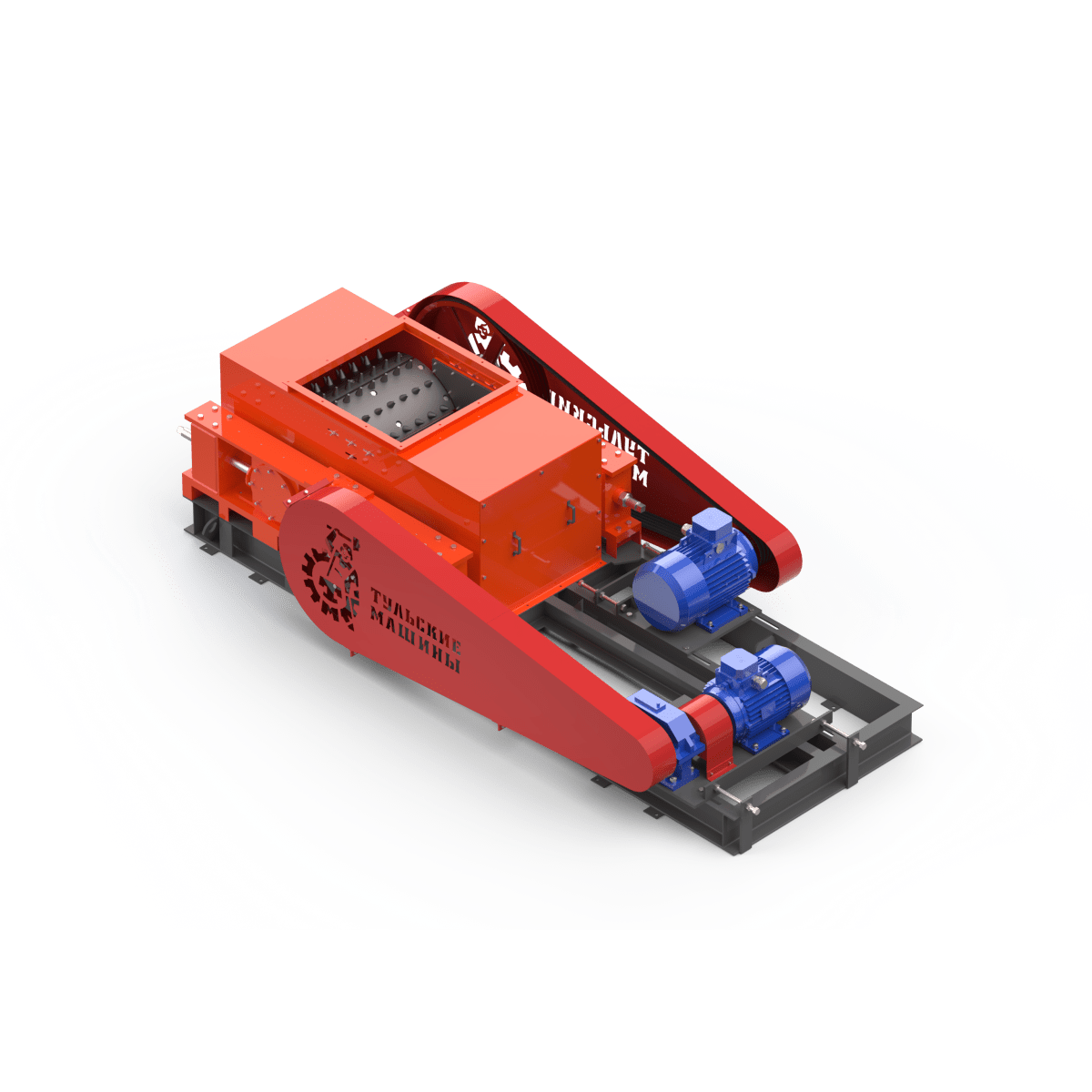

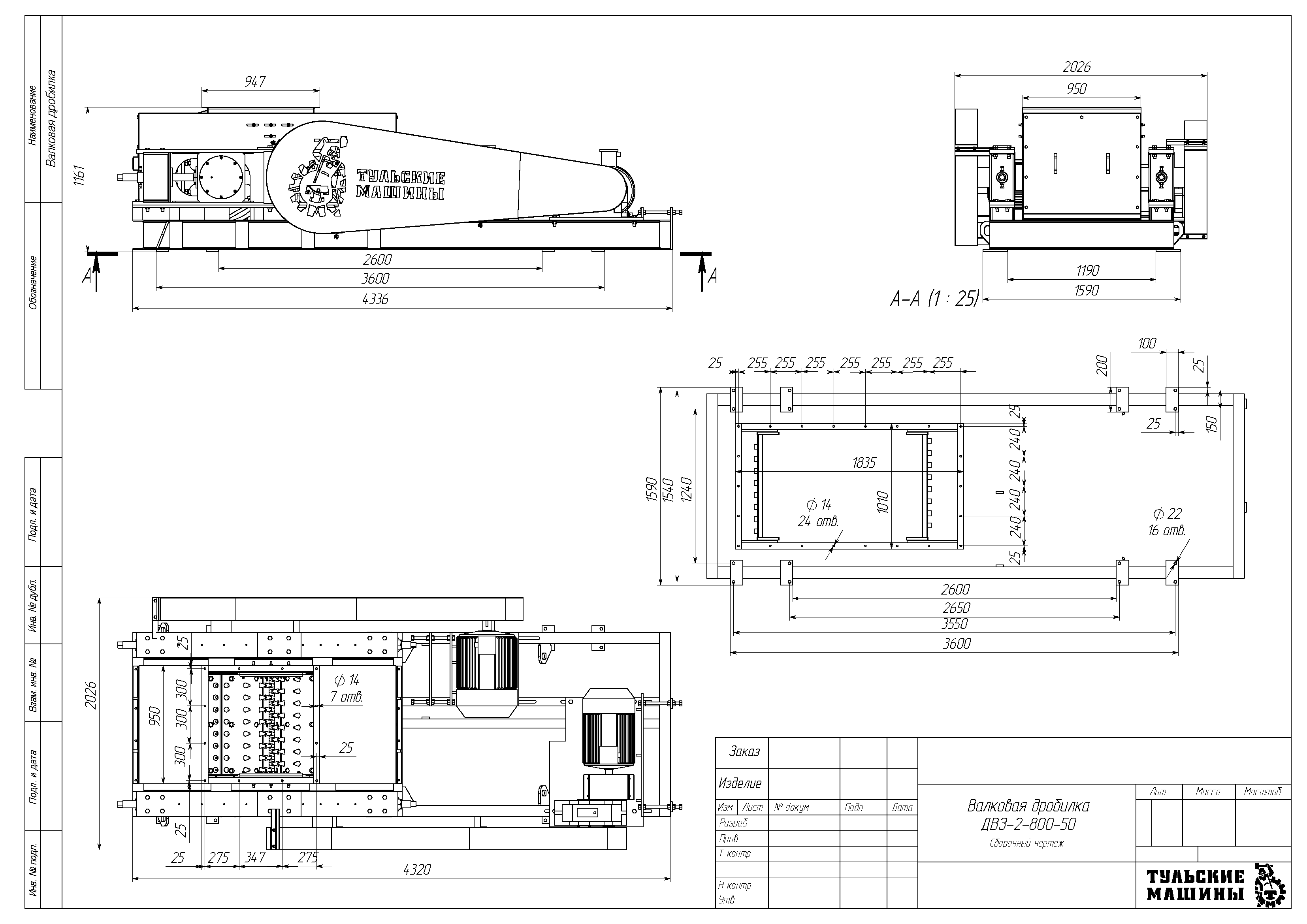

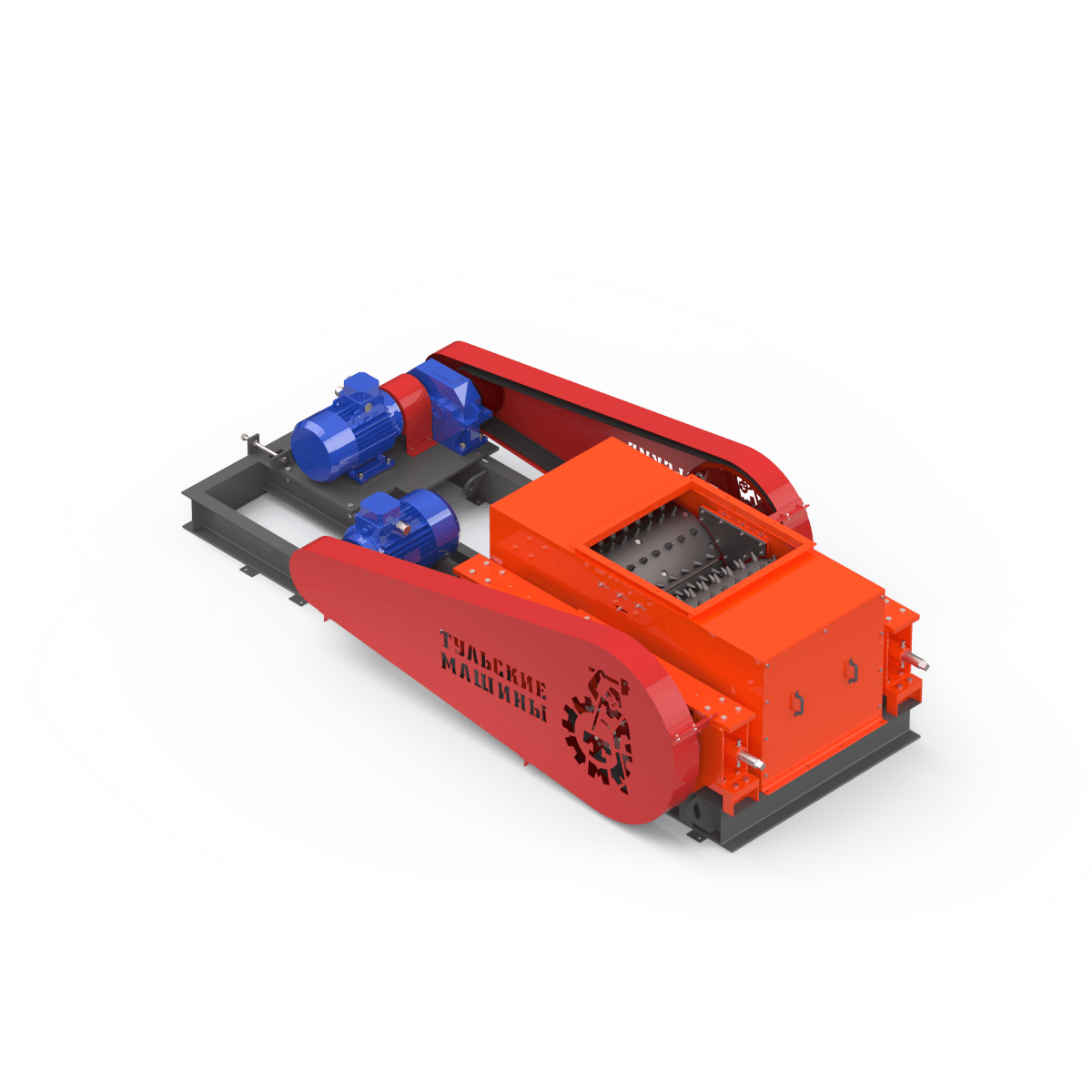

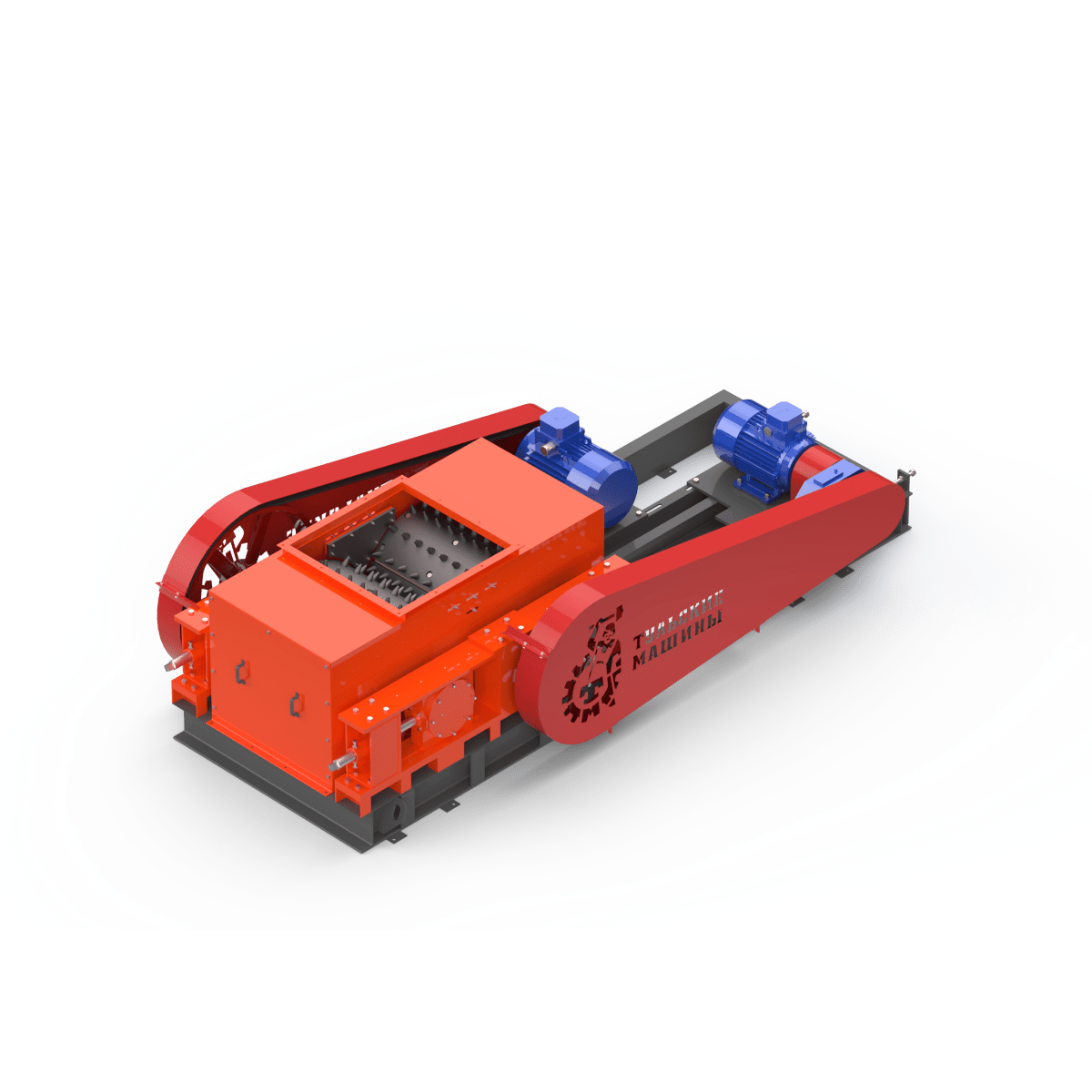

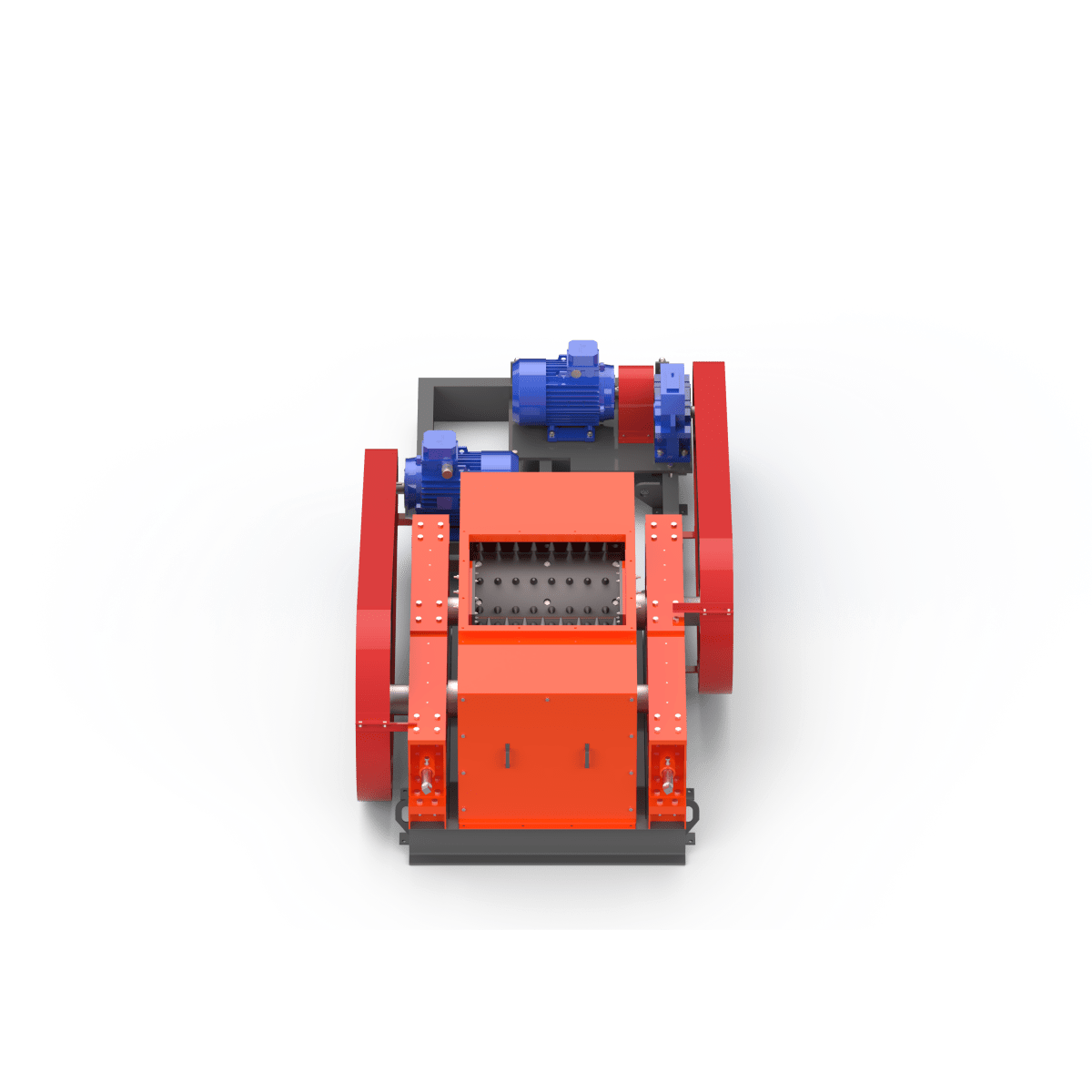

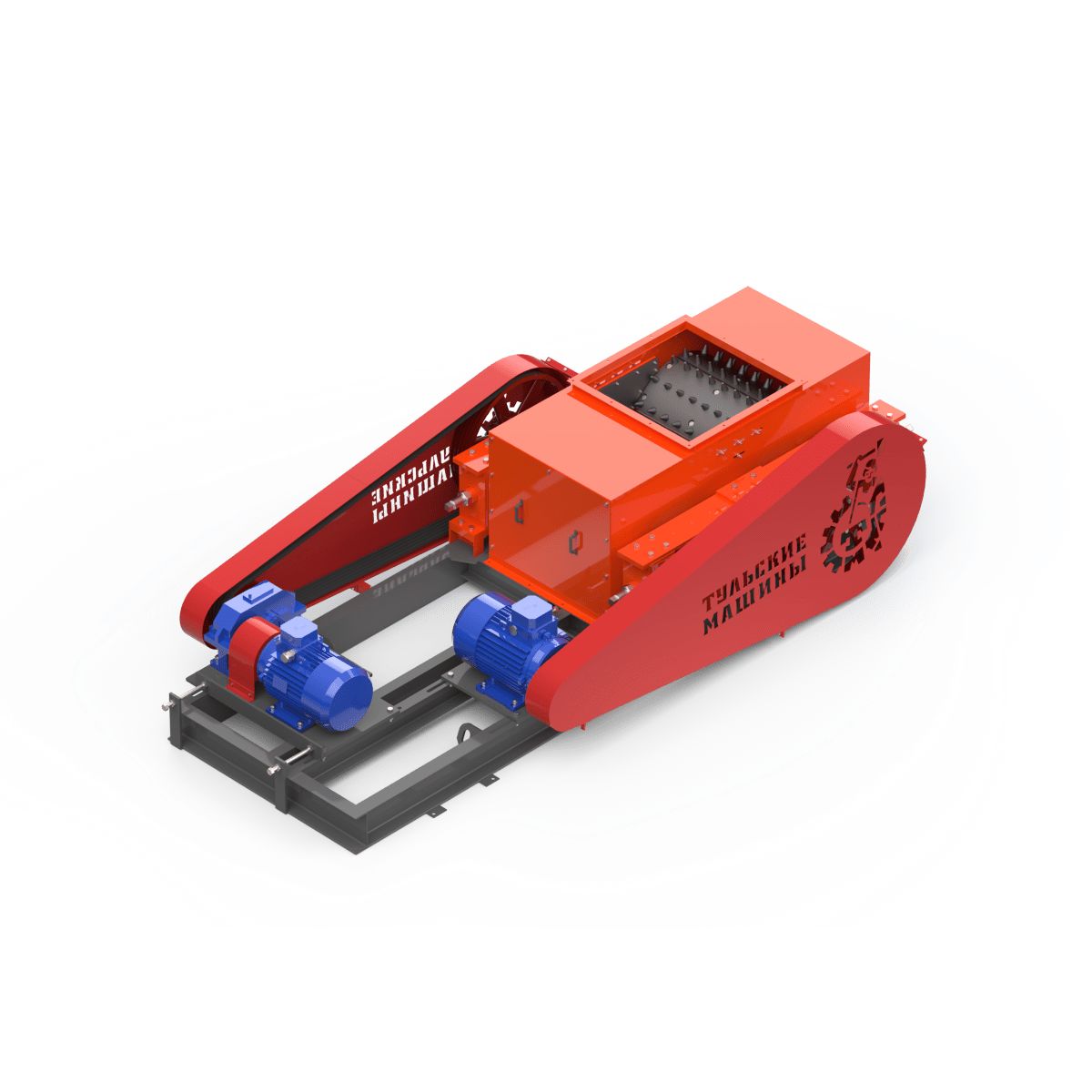

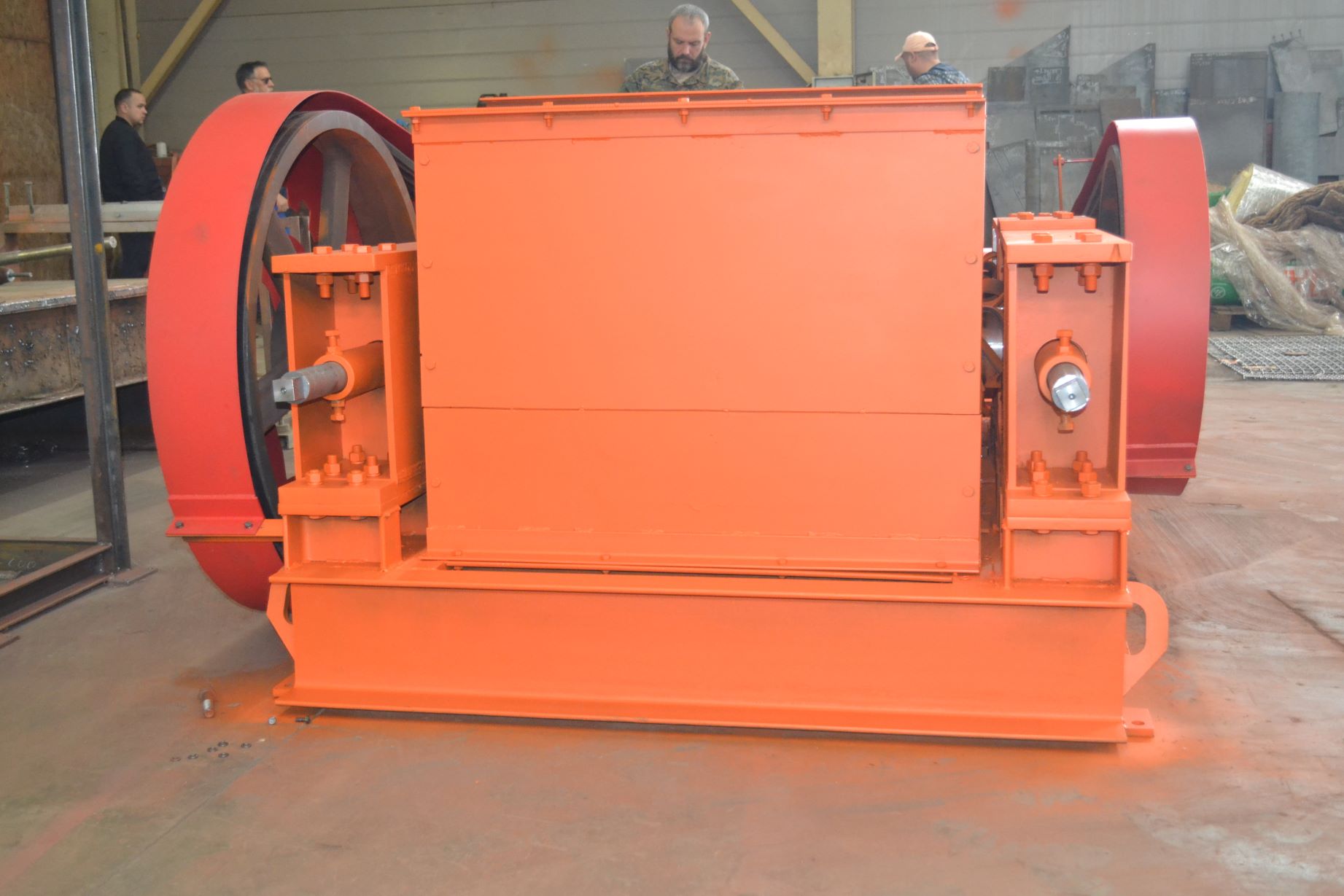

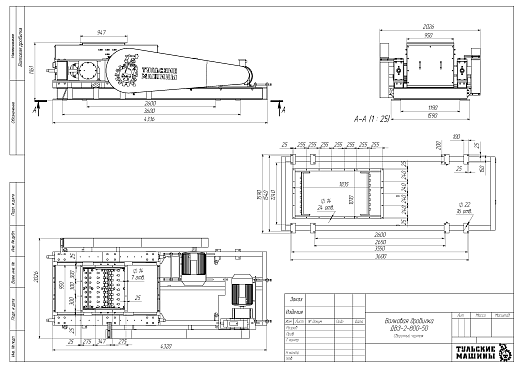

Общий вид дробилки
1 – валок подвижный; 2 – валок неподвижный; 3,4 – упоры; 5 – корпус дробилки; 6 – корпус подшипника; 7 – стопорная гайка; 8 – рама; 9 – пружина; 10 – винт; 11 – регулировочный винт; 12,13 – шкив; 14,15,16 – опоры; 17 – защитный фартук; 18 – загрузка; 19 – редуктор; 20 – муфта FRC; 21 – электродвигатель; 22 – муфта; 23 – электродвигатель; 24 – муфта FRC 150; 25, 26 – ременная передачи

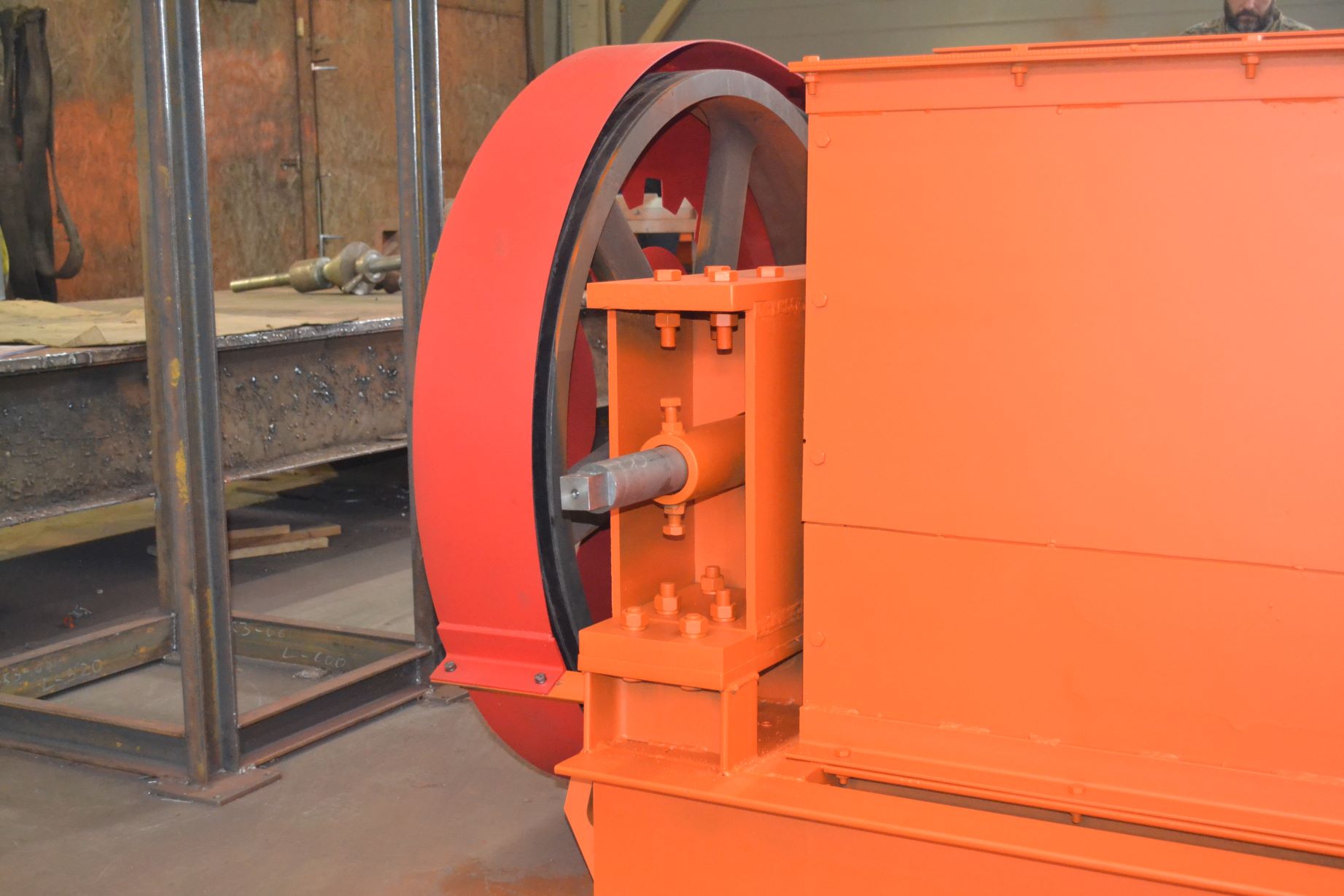

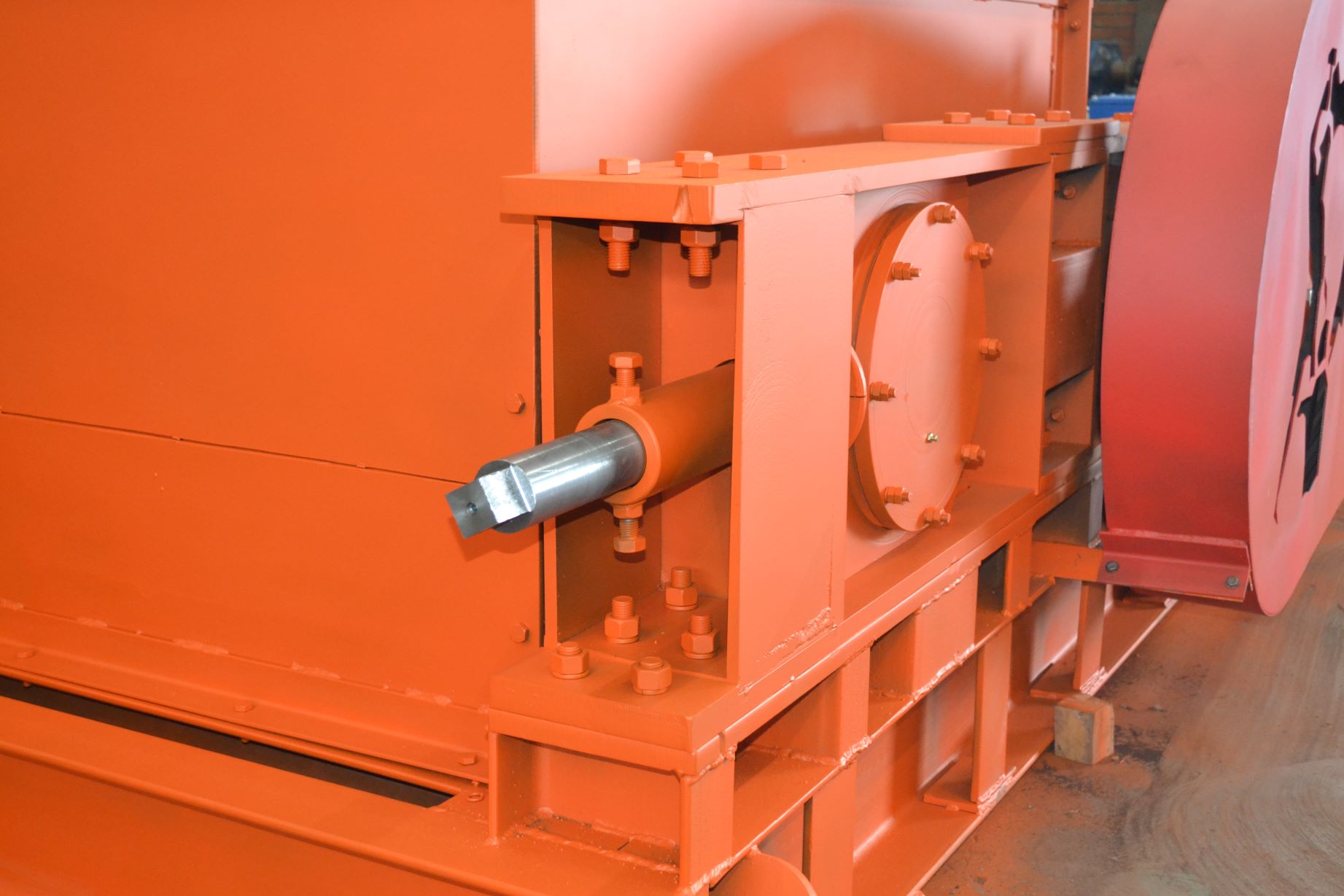

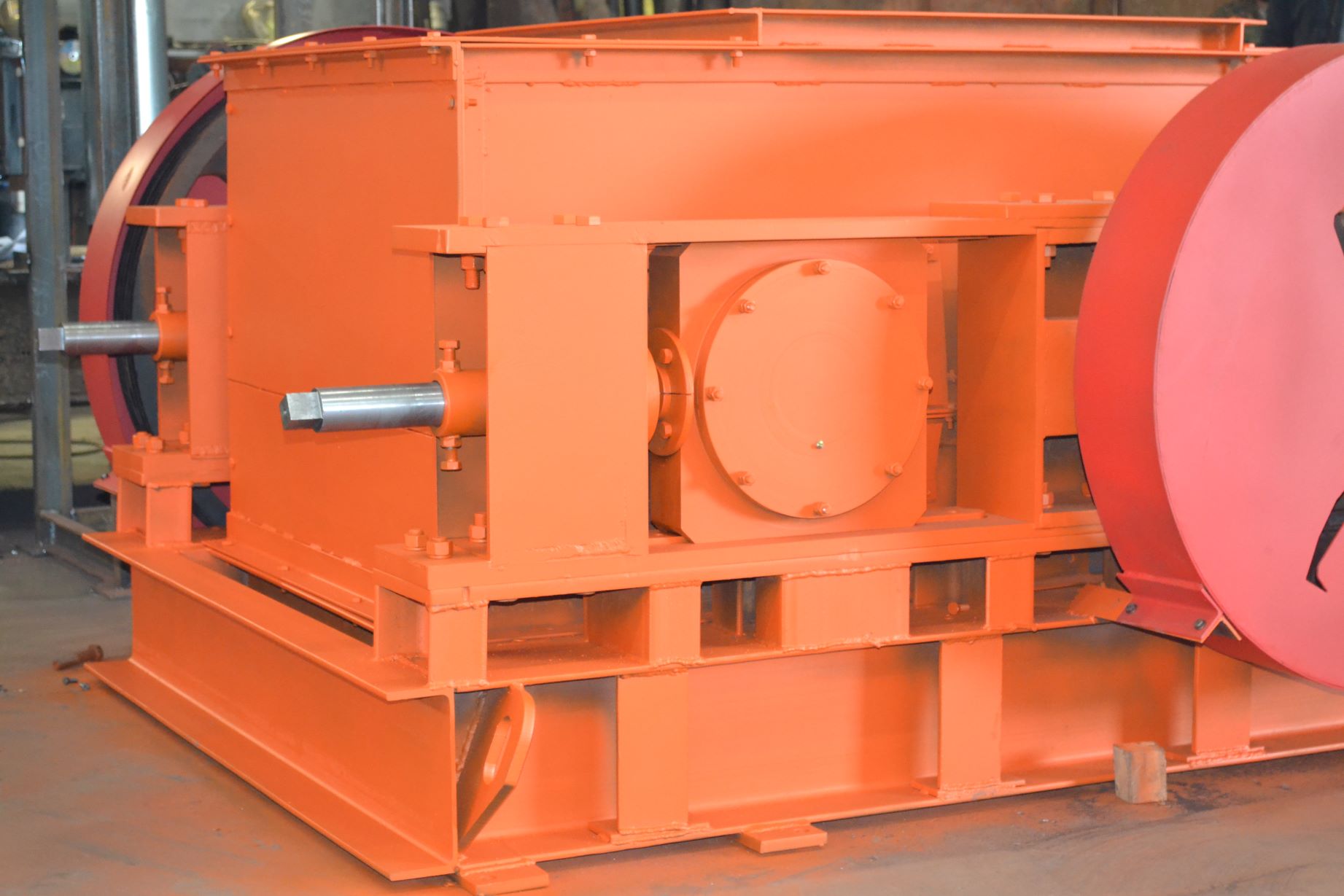

Дробилка представляет собой сварную раму 8, на которой смонтирован корпус 5 с подвижным 1 и неподвижным 2 валками, установленными в подшипниковых опорах 6. Корпуса подшипников устанавливаются между упорами 3,4 в которых есть пазы под направляющие, перемещением по которым осуществляется регулировка зазора и отвод подвижного валка 1 при попадании недробимых предметов. Расстояние между валками регулируется перемещением двух корпусов 6 с валком 2 при помощи регулировочных винтов 11. Корпуса 6 перемещаются по двум парам направляющих: нижних и верхних. Фиксация валков осуществляется при помощи двух гаек 7.

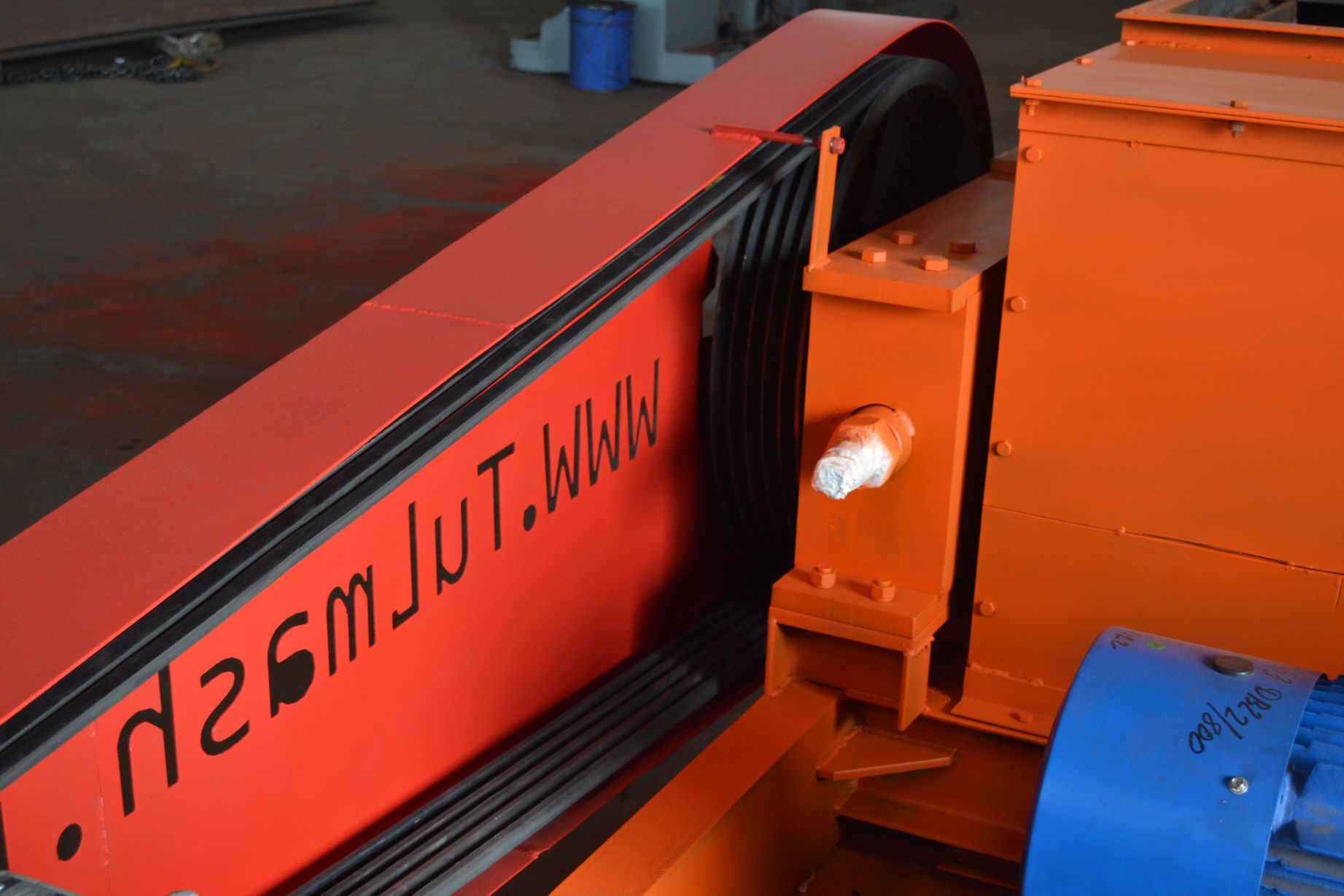

Привод подвижного валка осуществляется от электродвигателя 23 посредством ременной передачи 28, редуктора 19 и муфты 20.
Привод неподвижного валка осуществляется от электродвигателя 21 посредством ременной передачи 27, редуктора 22 и муфты 24.
На корпусе дробилки устанавливается загрузка 18, в который производится загрузка исходного материала.
В нижней части рамы крепится выгрузка 17, через которое осуществляется разгрузка материала в тару или на транспортную систему. Ременные передачи ограждены кожухами.
Дробилка в сборе монтируется на опорные стойки.
Пружины 9 с регулируемой степенью сжатия служат для изменения усилия, развиваемого при поджатии валка и предотвращения поломки дробилки при попадании недробимого тела между валками в процессе дробления. Регулировка степени сжатия пружин 9 производится при помощи винтов 10.
Принцип работы валковой дробилки ДВЗ 2-800-50
Принцип действия валковой дробилки основан на истирании (одновременном сжатии и сдвиге) материала между вращающимися с разной скоростью навстречу друг другу валками.
В ходе работы измельчаемый материал подается в воронку загрузочного бункера 18, откуда поступает на вращающиеся навстречу друг другу валки 1 и 2. Куски материала измельчаются между валками. Измельченный продукт поступает в выгрузку.
Различная скорость вращения валков позволяет повысить эффективность захвата частиц измельчаемого материала и производительность дробилки. Изменение крупности конечного продукта производится регулировкой величины зазора между валками.
При попадании между валками недробимого тела оно отжимает валок 1 на пружинах 9 и проходит в выгрузку, чем предотвращается поломка дробилки. В отдельных случаях может произойти заклинивание валков.
Степень сжатия пружин 9 непосредственно влияет на производительность дробилки: при низкой степени сжатия твердые материалы могут, не измельчаясь, проходить между валками, отжимая при этом валок 1.
Необходимая степень сжатия пружин определяется опытным путем.
Отличительной особенностью валковой дробилки является возможность достижения размера продукта узкой фракции и минимальная степень переизмельчения. Максимальный размер кусков измельчаемого материала ограничивается, прежде всего, свойствами материала и зазором между валками.
