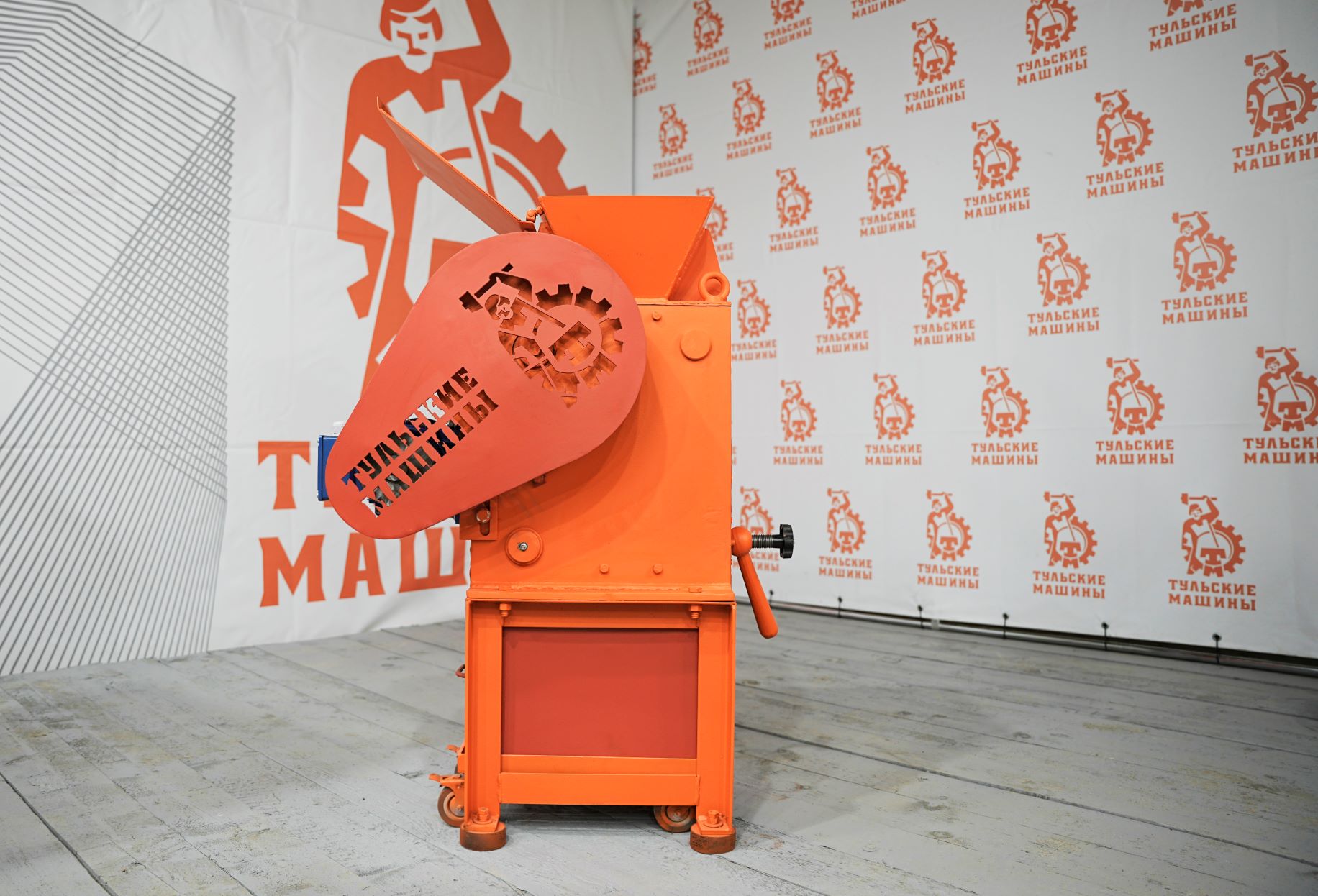

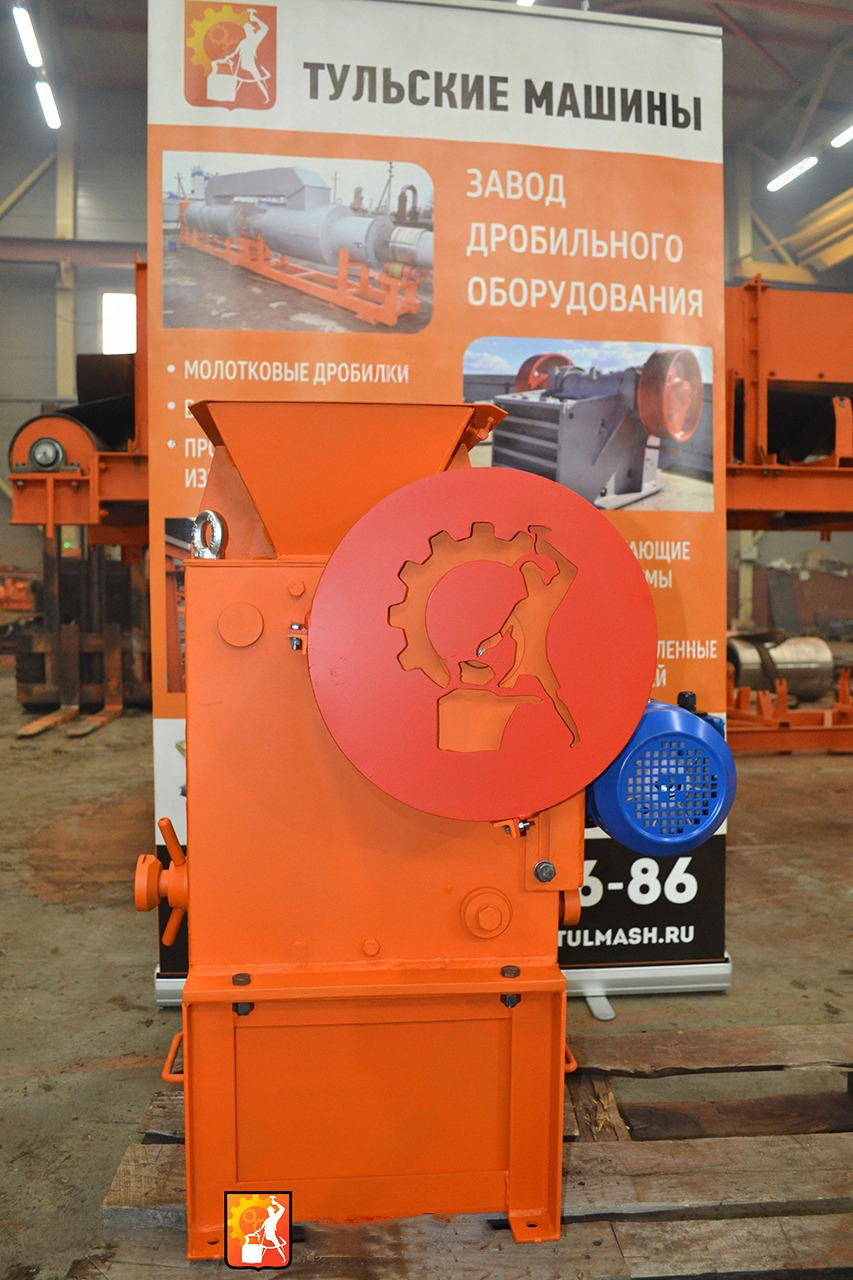

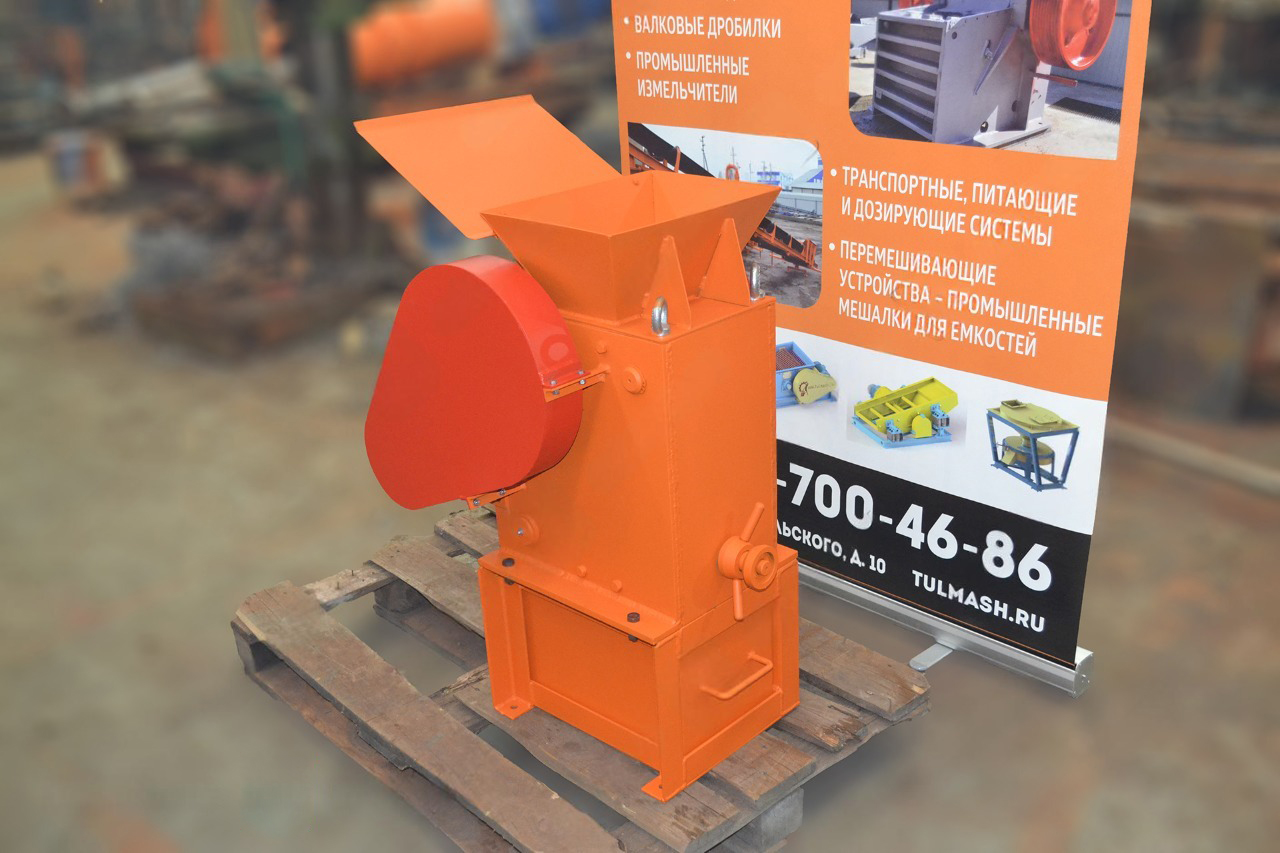

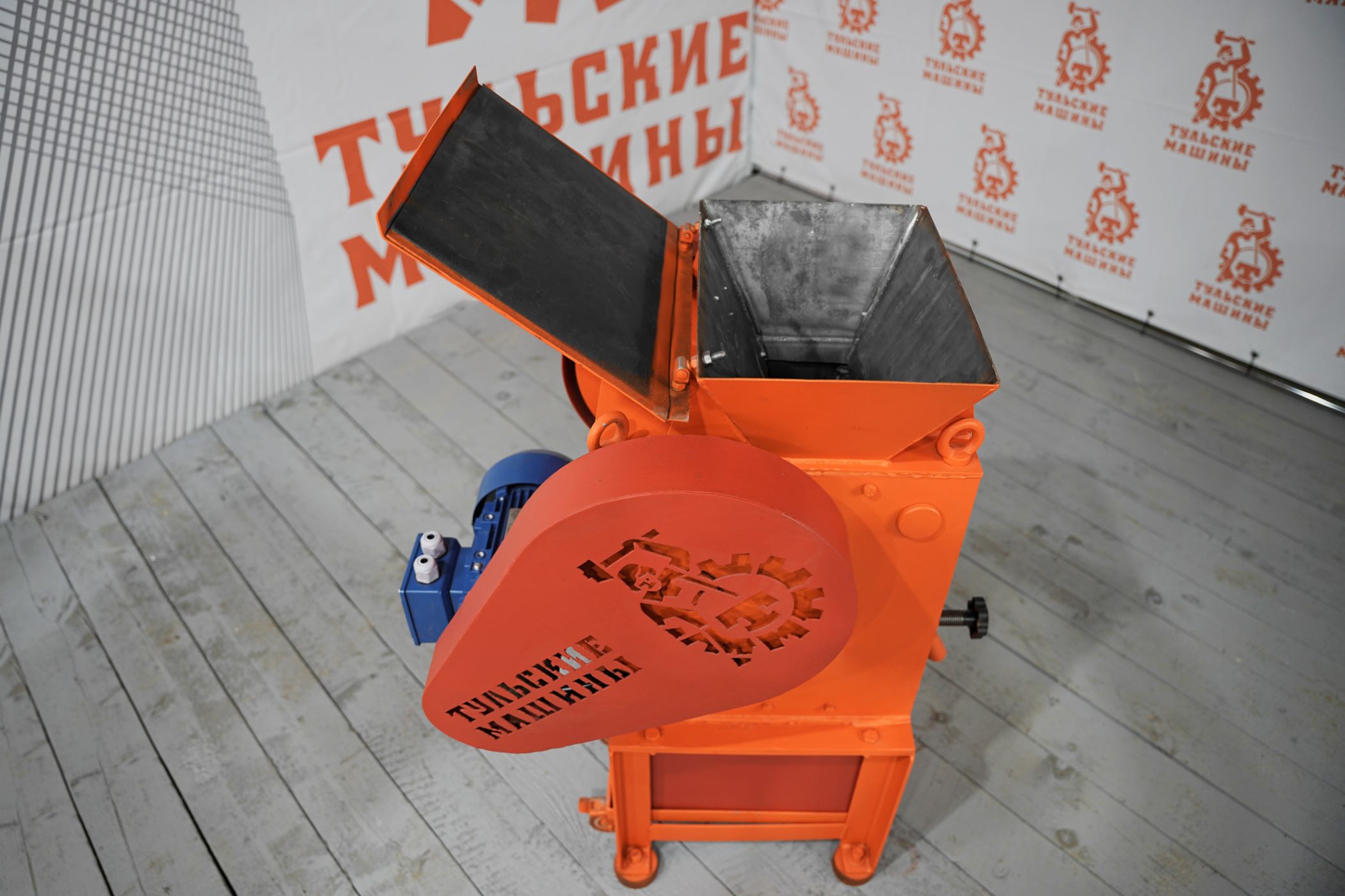

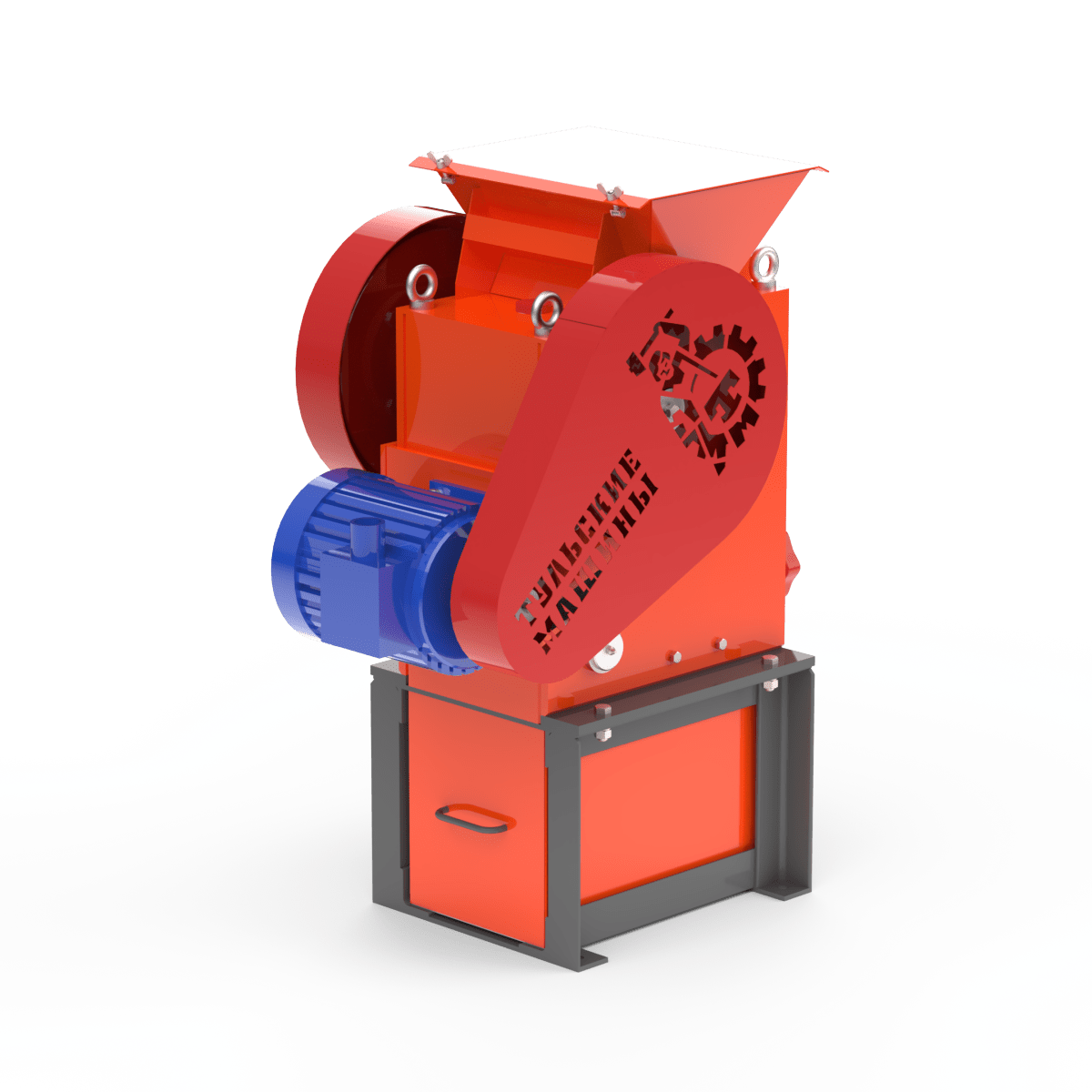

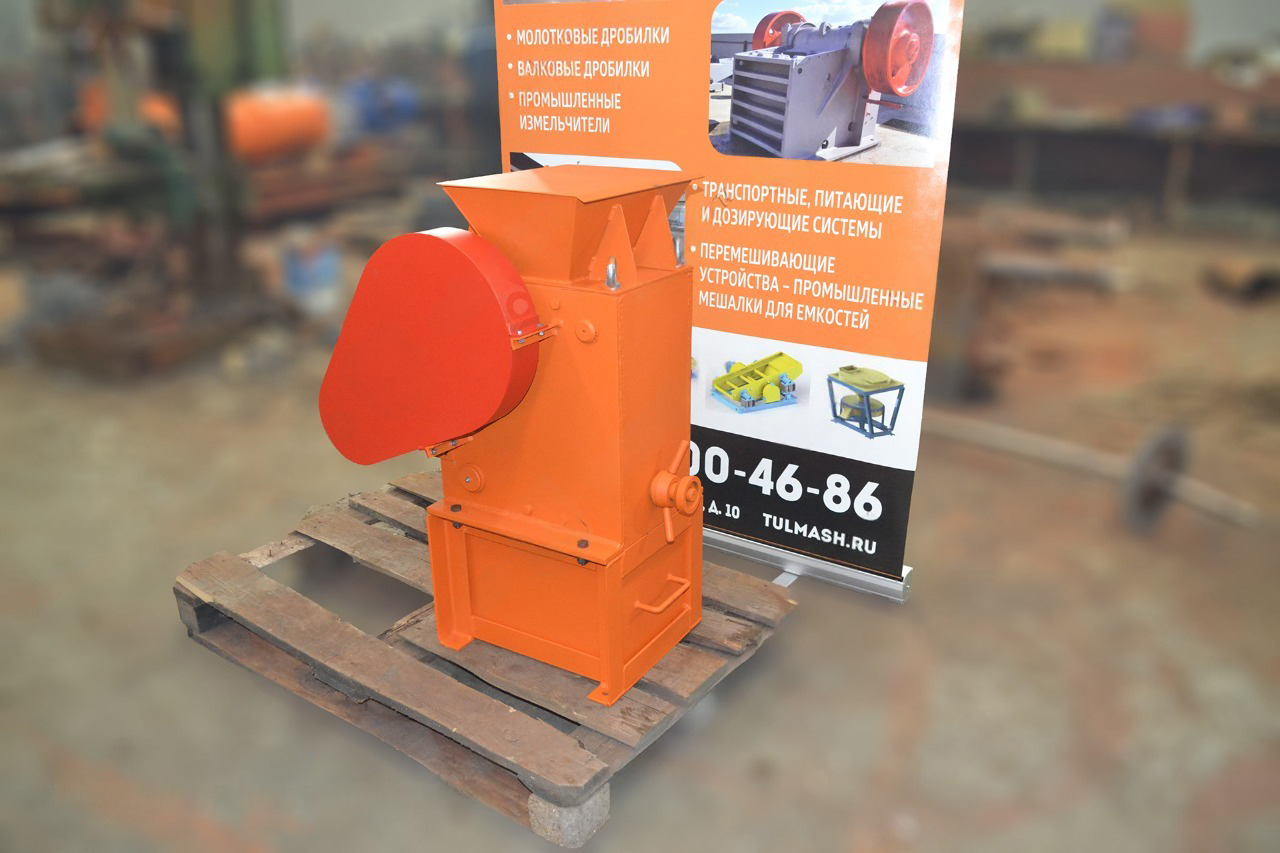

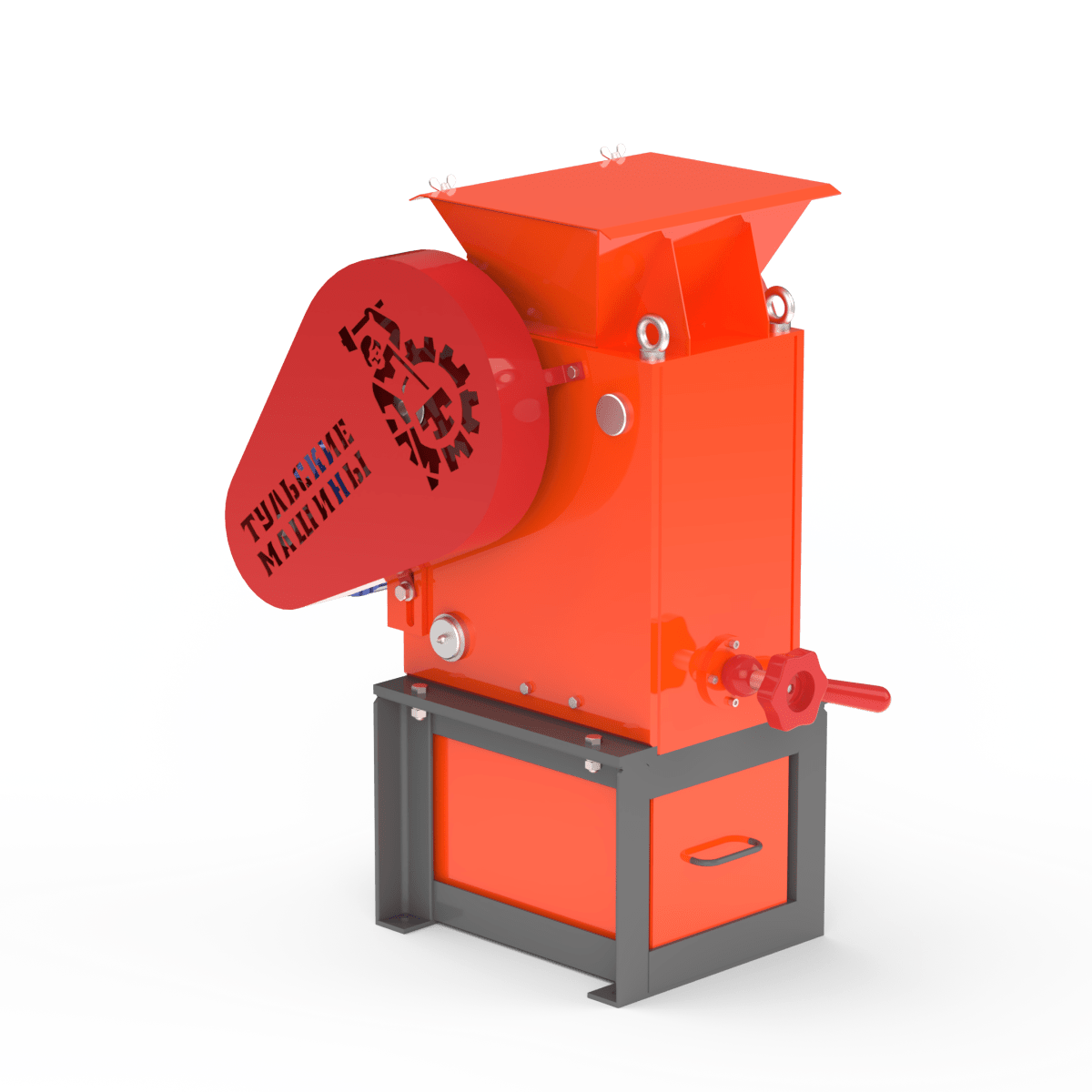

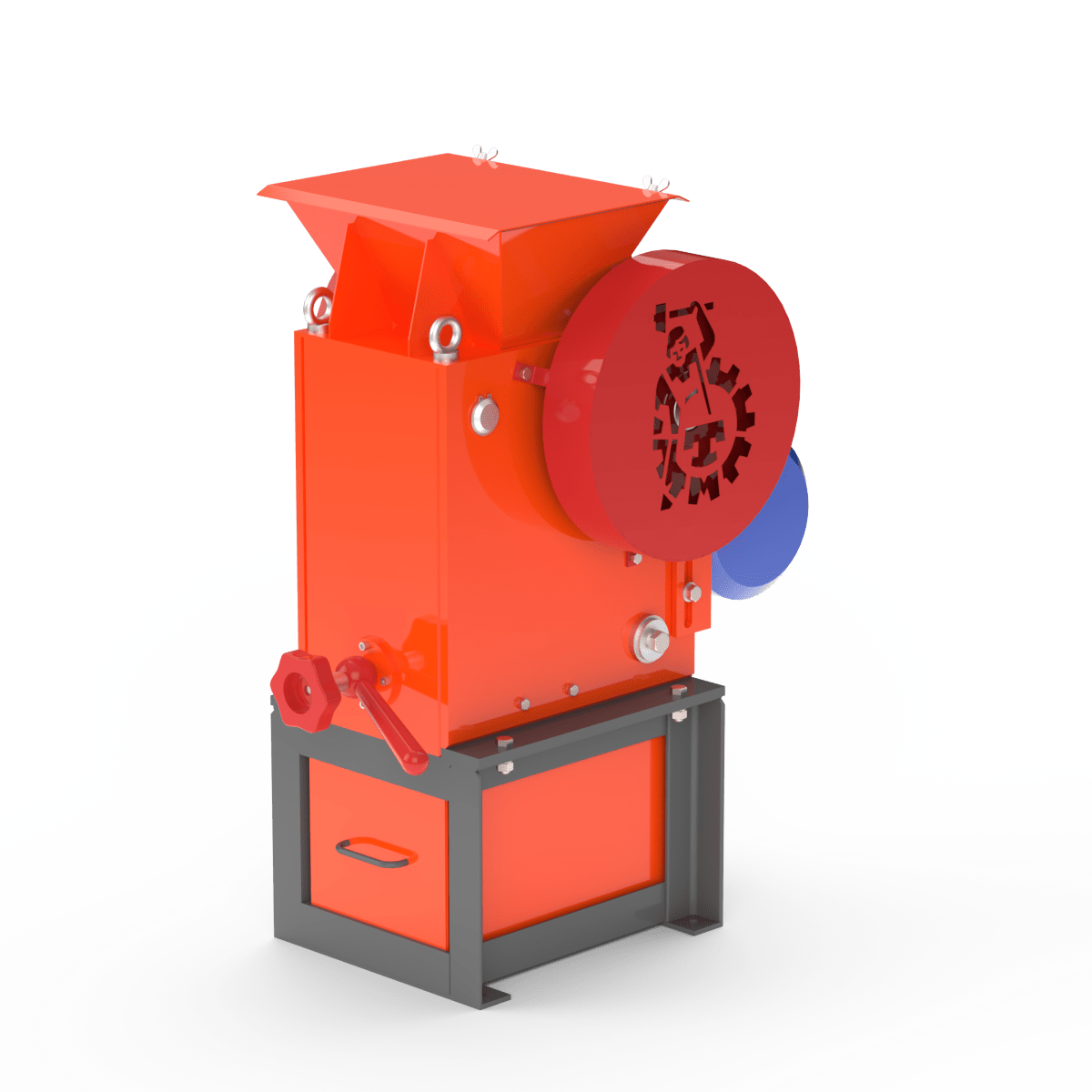

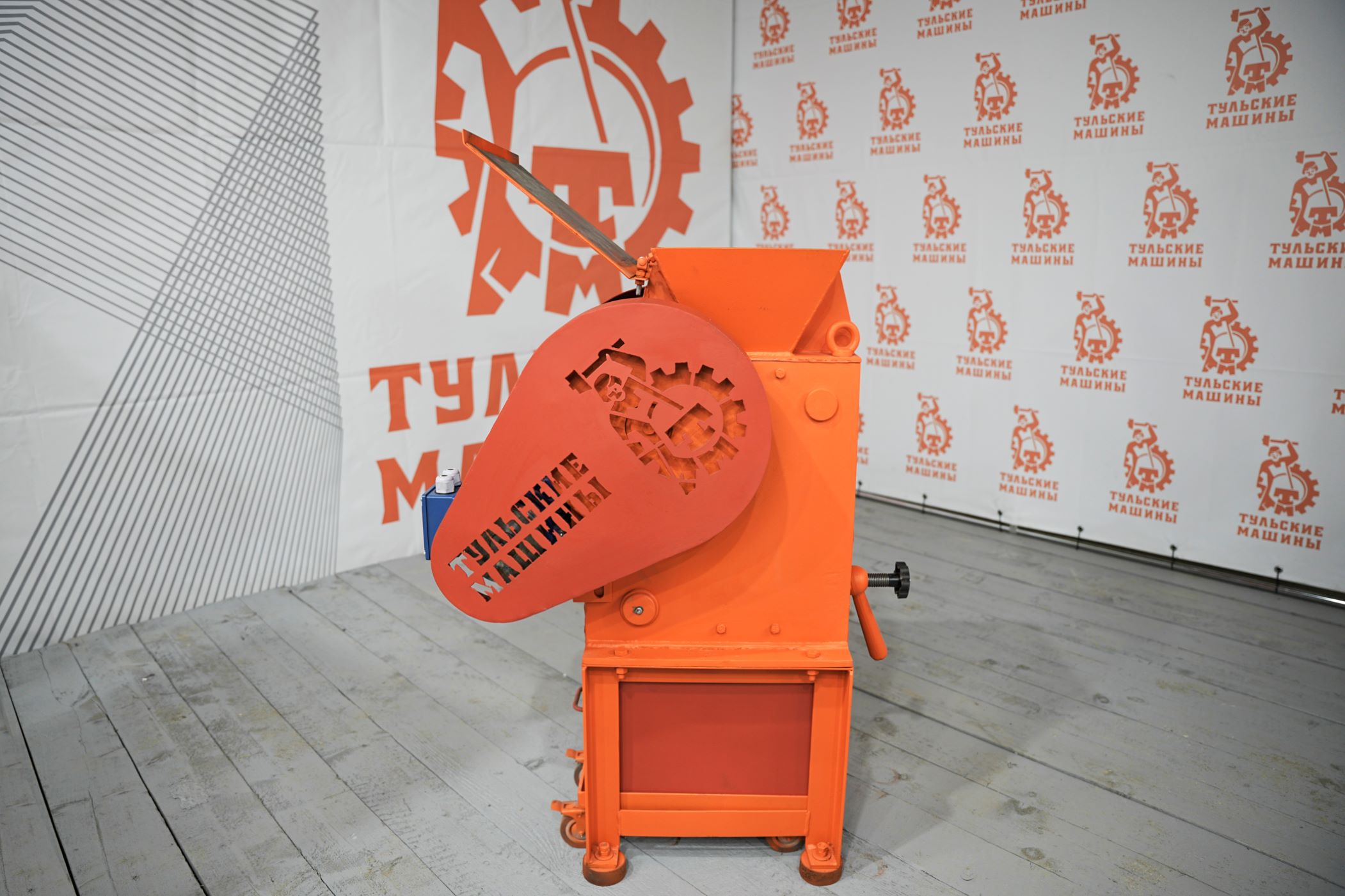

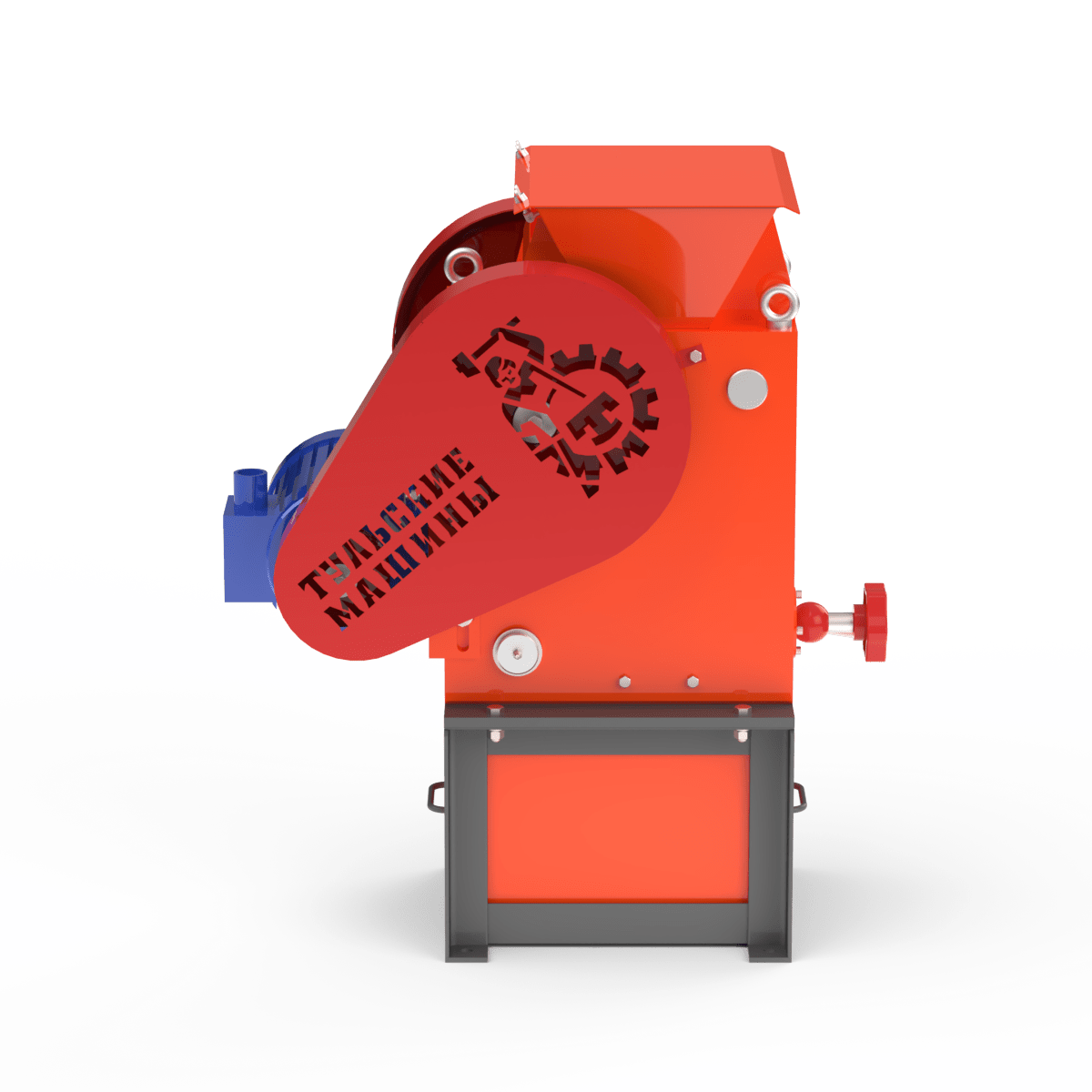

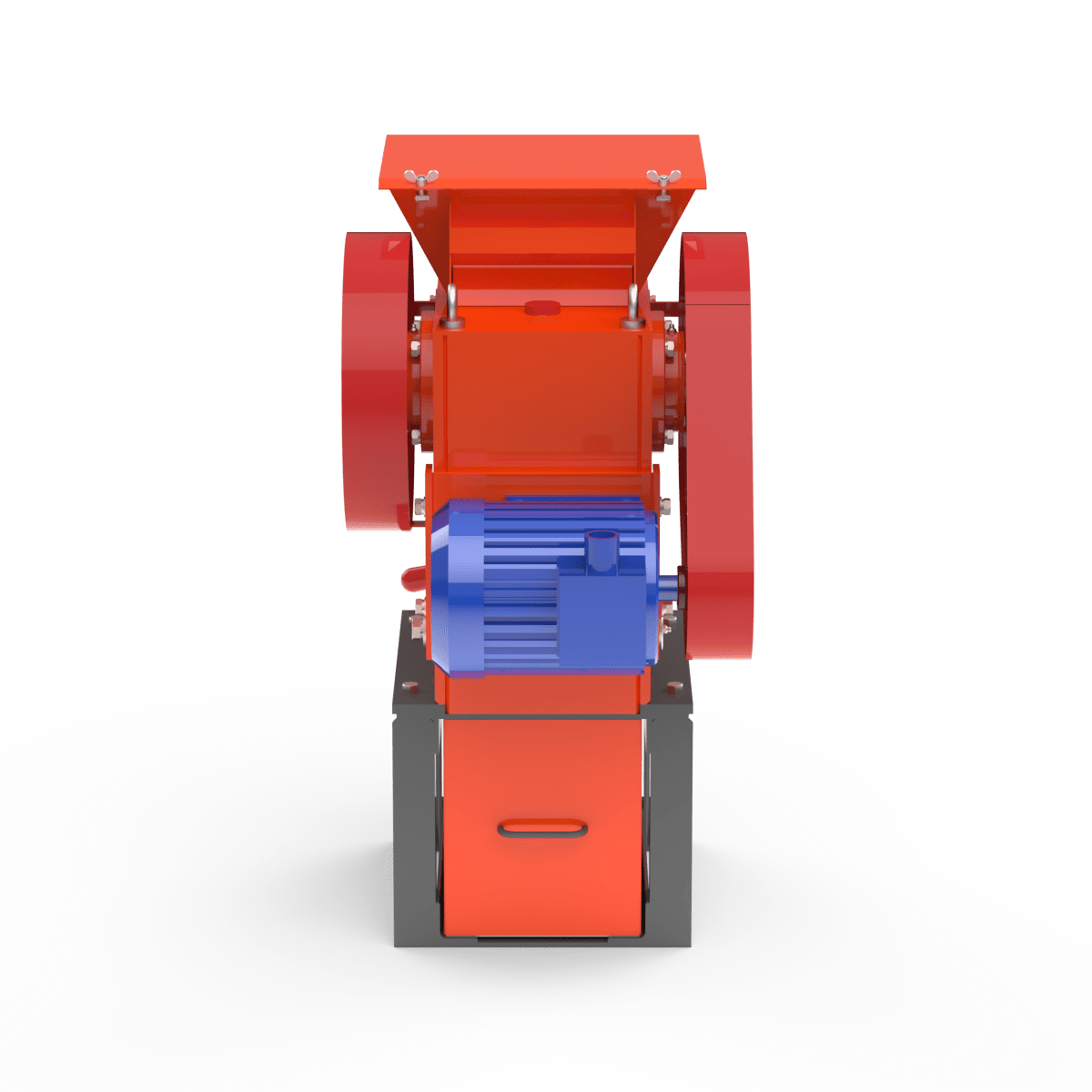

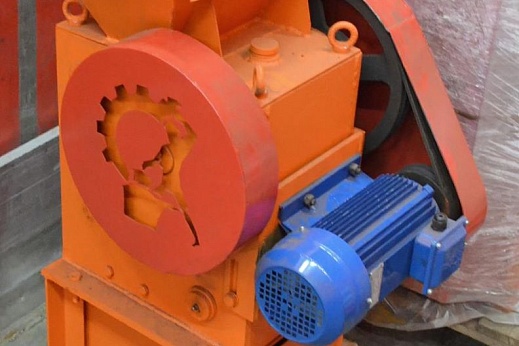

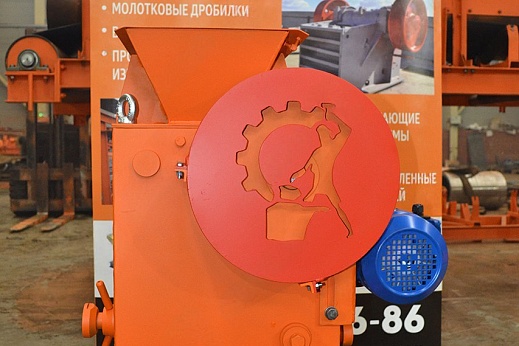

Щековая дробилка ЩД-10 — лабораторное оборудование для дробления хрупких сыпучих материалов: руд, минералов, шлаков и пр. Конструкция обеспечивает эффективное измельчение с помощью подвижной и неподвижной щеки, между которыми происходит разрушение материала. Компактные размеры и надежная работа делают модель оптимальной для промышленного и лабораторного применения.
Область применения
Щековые дробилки лабораторного типа, такие как ЩД-10 выпускаемые заводом дробильного оборудования «Тульские машины» нашли широкое применение:
в горно-добывающей промышленности, при отборе проб, с целью более подробного изучения свойств и особенностей материала;
в фармакологической промышленности, для измельчения составных частей лекарственных препаратов. При производстве дробилки для данного вида промышленности детали, контактирующие с измельчаемым материалом будут изготовлены из нержавеющей стали;
в пищевой промышленность, при изготовлении пищевых добавок, при производстве дробилки для данного вида промышленности детали, контактирующие с измельчаемым материалом будут изготовлены из нержавеющей стали;
Щековая дробилка ЩД-10 лабораторного типа предназначена для дробления сыпучих материалов, а так же материалов различной степени прочности и твердости, для производств не требующих большой производительности.
В дробилках данного типа за счет сложного характера движения щеки обеспечивается высокая степень дробления материала.
Преимущества
- Высокая производительность — до 0,5 т/ч.
-
Простая регулировка крупности готового материала (щель от 3 до 25 мм).
-
Компактные габариты и небольшая масса — удобно для установки в лабораториях и на производственных участках.
-
Возможность переустановки щек за счет симметричной формы рабочей поверхности.
-
Надежная защита от поломок: предусмотрен упор со срезным штифтом для предотвращения повреждений от недробимых тел.
Принцип работы щековой дробилки

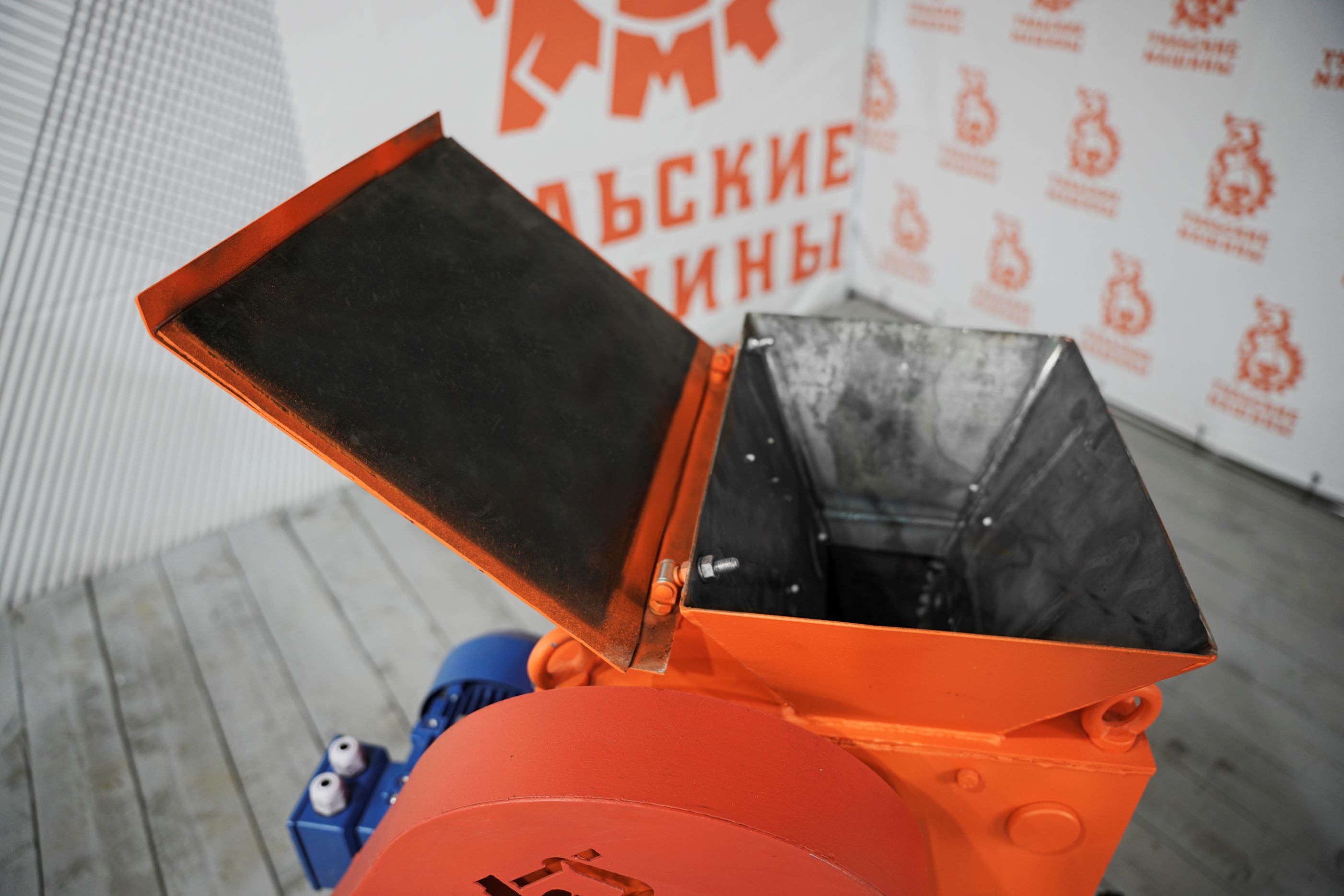

Исходный материал помещается через верхнюю воронку в камеру дробления имеющую форму клина, образуемую двумя щеками, одна из которых не подвижна, а вторая осуществляет движение. Благодаря клинообразной форме камеры дробления куски материала располагаются по высоте камеры в зависимости от их размера – материал более крупной фракции располагается сверху, а мелкая фракция снизу. Подвижная щека, приближаясь к неподвижной щеке сдавливает материал, так происходит процесс дробления.

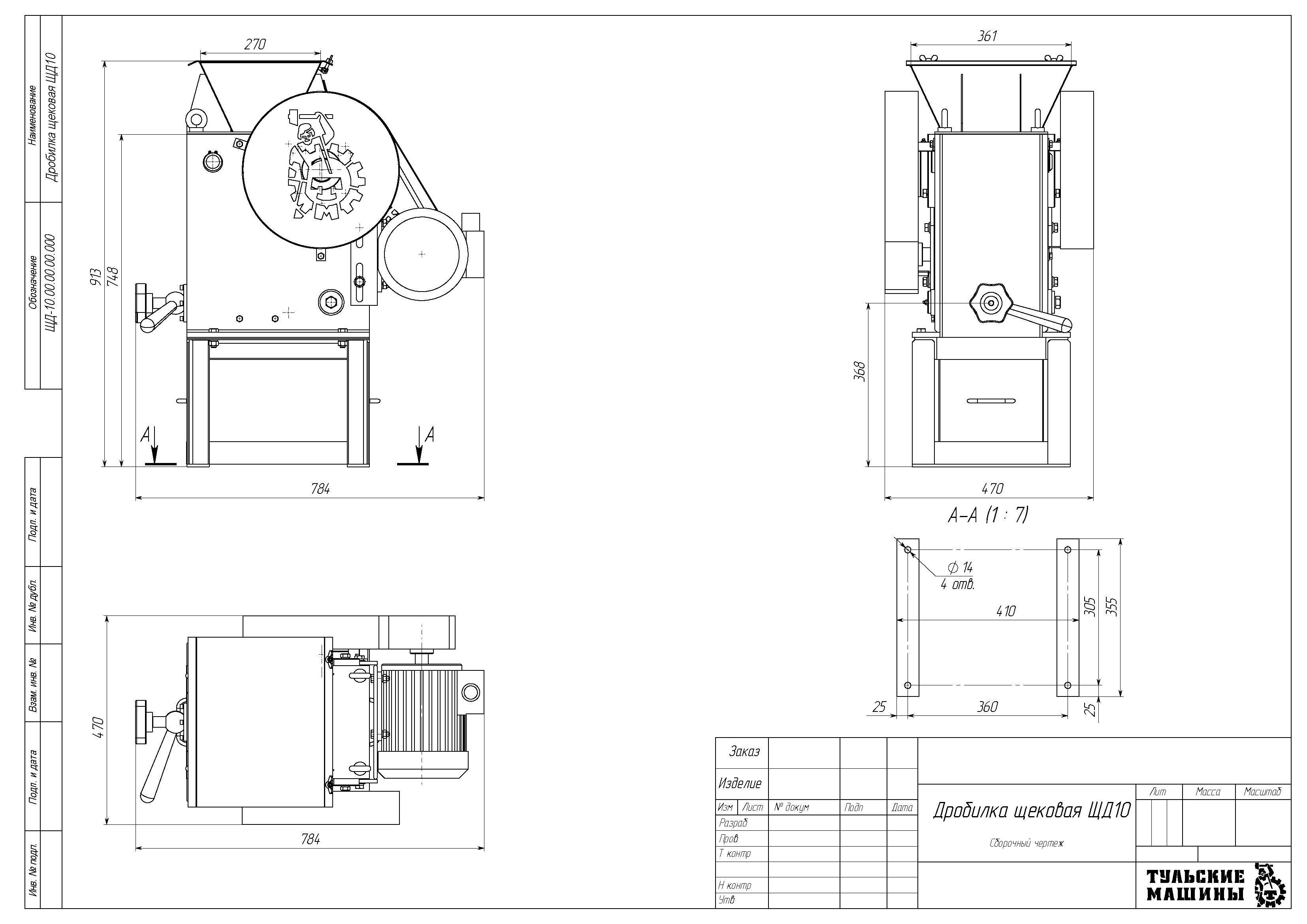

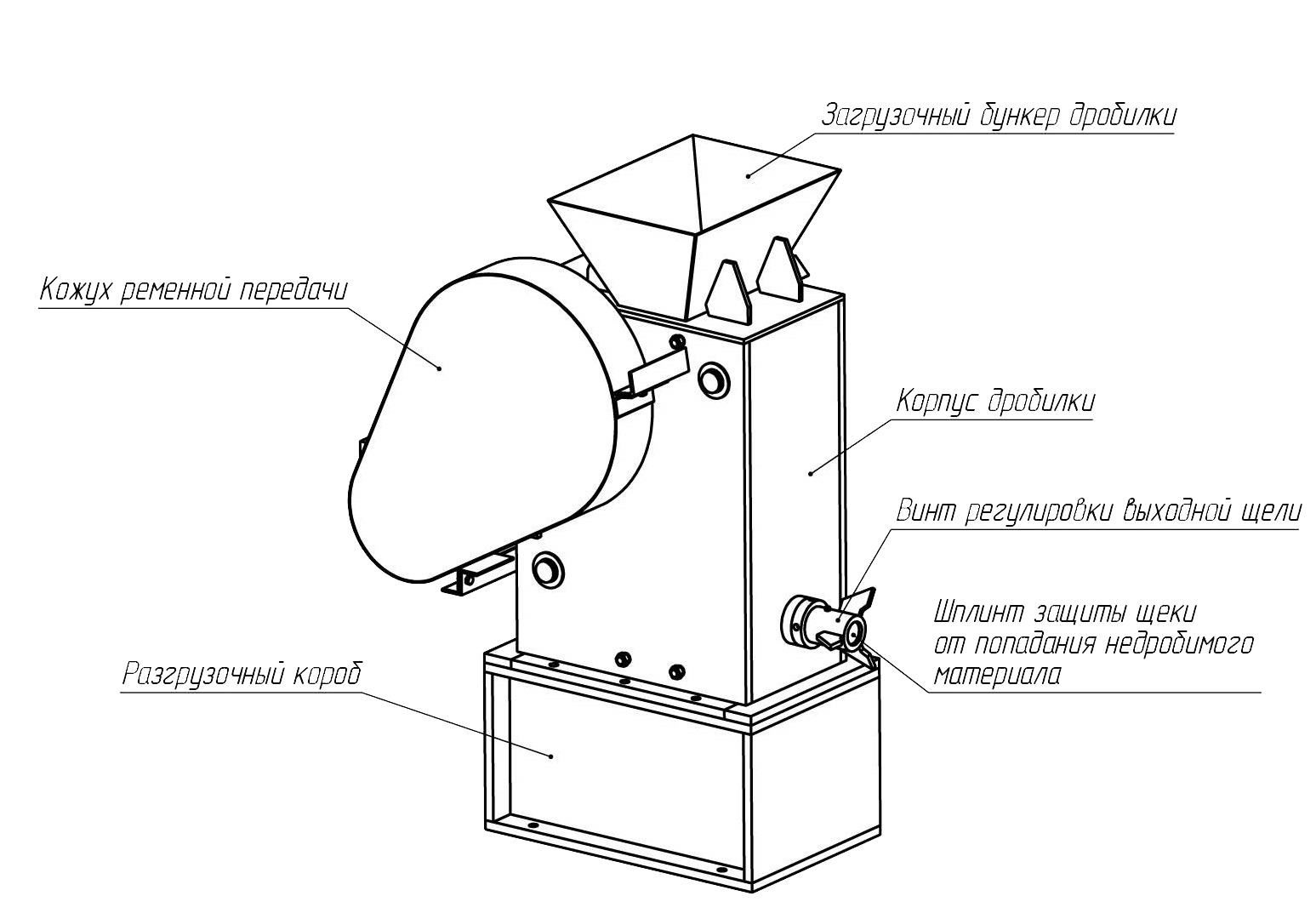

Схема устройства щековой дробилки
