Электропривод НА применяется в области управляющего элемента запорных арматур. Контроль может происходить ручным способом и дистанционным в том числе. НА электроприводы нужны для того, чтобы работать в повторно-кратковременных интервалах. Рекомендуется включать такой электропривод с длительностью 25%. Осуществить работу электрического двигателя от привода НА, можно через сеть с переменным током, что имеет стандартную частоту 50-60 Гц, с напряжением 220-660В. Обычно это выбирается при покупке, но если спецификаций и особых требований на электропривод на не было, то потребляется стандартный тип напряжения 380В, имеющий частоту 50 Гц. Устанавливаться электроприводы типа А способны как в помещениях, так и под навесами, разными сооружениями, открытым небом. Причём они могут быть установлены в нужном положении по трубопроводу.
Основные функции электроприводов типа НА:
- Закрыть и открыть проход арматур при помощи управляющего пульта.
- Также можно остановить запорные устройства арматур в любых положениях.
- В автоматическом режиме отключать электродвигатель муфтой, которая ограничивает крутящий момент, когда достигнуто заданное значение.
- Сигнализировать о крайнем положении запорных устройств арматуры на пульт, а также о том, что сработала муфта, когда крутящийся момент ограничен.
- В автоматическом режиме производить выключение электрического двигателя, когда запорное устройство арматуры достигает крайнего положения.
- Указывать крайние и промежуточные положения запорных устройств на местной шкале.
- Указывать крайний радиус при открытии прохода арматур на управляющем дисплее (если есть датчик).
- В автоматическом режиме переключить электропривод в положение ручного управления или электрического.
- Электрически задавать блокирование электропривода, когда работают прочие механизмы и агрегаты.
Такой электропривод включает в себя следующие детали и основные узлы:
- Электродвигатель.
- Планетарный редуктор.
- Узел путевого выключателя.
- Узел моментной муфты.
- Узел ручного дублера и маховик.
- Выходной вал с квадратом или кулачком.

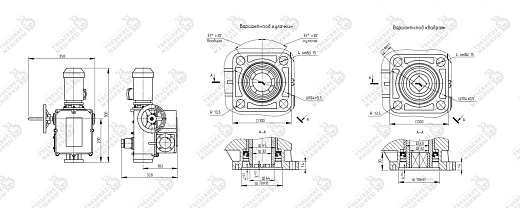

Схема и основные размеры электропривода НА
Наиболее распространенные типы электроприводов НА:
- Для чугунных задвижек (30ч906бр) или стальных задвижек (30с941нж) диаметром (Dy,мм), как правило, применяются следующие типы электроприводов:
- для Dy 50, 80, 100 применяют электропривод НА-04 или электропривод НА-05;
- для Dy 150 применяют электропривод НА-10.
