Электроприводы НБ с двухсторонней муфтой – это привод общепромышленного назначения. Такие электропривода управляют запорной арматурой и могут быть установлены как на открытом воздухе, так и в помещениях различного назначения. Такие привода могут быть установлены в системах, которые управляются автоматически микроконтроллерами.
Электропривод НБ может быть установлен на трубопровод в любом положении. Такие приводы в стандартном исполнении рассчитаны на работу в повторно-кратковременном режиме, с напряжением 380 В и частотой 50 Гц. По желанию заказчика такой электропривод может быть укомплектован электродвигателем способным работать под напряжением от 220 до 660 В.
Состав электропривода НБ:
- электродвигатель рассчитанный на напряжение от от 220 до 660 В;
- редуктор цилиндрического типа;
- двухсторонняя моментная муфта ограничения;
- механические упоры открытия и закрытия;
- узел ручного дублера с маховиком;
- колодки контактных соединений и корпусных деталей.
В неподвижных местах и подвижных соединений деталей для обеспечения герметизации установлены специальные уплотнительные устройства. Место установки электроприводов НБ должно иметь хорошую освещенность, корпус должен быть заземлен.

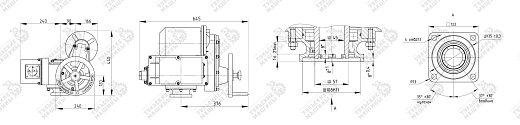

Схема и основные размеры электропривода НБ
Электропривод НБ обеспечивает:
- открытие и закрытие затвора арматуры с помощью специального пульта управления;
- включение и выключение электродвигателя привода в автоматическом режиме при достижении запорным устройством крайних положений;
- ручное управление затвором арматуры, если отсутствует электричество, с помощью маховика ручного дублера;
- быстрое переключение с ручного управления электроприводом на автоматическое;
- возможность регулирования частоты крутящего момента и индикация степени открытости арматуры;
- установка защиты от перегрева электроприводов НБ.
Для стальных задвижек (30c941нж) и чугунных задвижек (30ч906бр) диаметром (Dy,мм):
- для Dy 200, 250 применяют электропривод НБ-03 или электропривод НБ-06
- для Dy 300, 350, 400 применяют электропривод НБ-12.
