Электропривод ВБ – это приспособление, которое используется как управляющая часть запорных трубопроводных арматур в зонах повышенной взрывоопасности. Работать с ним можно в непосредственном контакте или же дистанционно.
Основные функции электропривода серии ВБ:
При помощи этих устройств можно выполнять следующие действия:
- полностью контролировать процесс подъема и опускания заслонки трубопровода;
- останавливать ее в любом допустимом положении;
- управлять работой электропривода в ручном и самоходном (автоматическом) режимах, переключаясь между ними;
- контролировать крутящий момент;
- указывать степень открытия арматуры дистанционно;
- использовать сигнализацию на блоке управления.

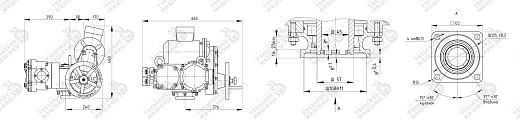

Схема и основные размеры электропривода ВБ
Взрывозащищенные ВБ электроприводы состоят из:
- двигателя с частотой 50-60 Гц и рабочим напряжением 220-660 Вт (обговаривается в индивидуальном порядке с клиентом);
- редуктора;
- двухсторонней муфты;
- блока выключателей.
В конструкции предусмотрены также вал с кулачками и блок ручного дублера, который оснащен маховиком. Для создания внутренней герметизации устройства используются уплотнительные комплектующие.
Маркировка изделий варьируется от ВБ-01 до ВБ-12. Общими характеристиками являются диапазон значений крутящего момента – от 100 до 300 Н*м и вес готового изделия – 67 кг.
Для стальных задвижек (30c941нж) диаметром (Dy,мм):
- для Dy 200, 250 применяют электропривод ВБ-03 или электропривод ВБ-06
- для Dy 300, 350, 400 применяют электропривод ВБ-12.
