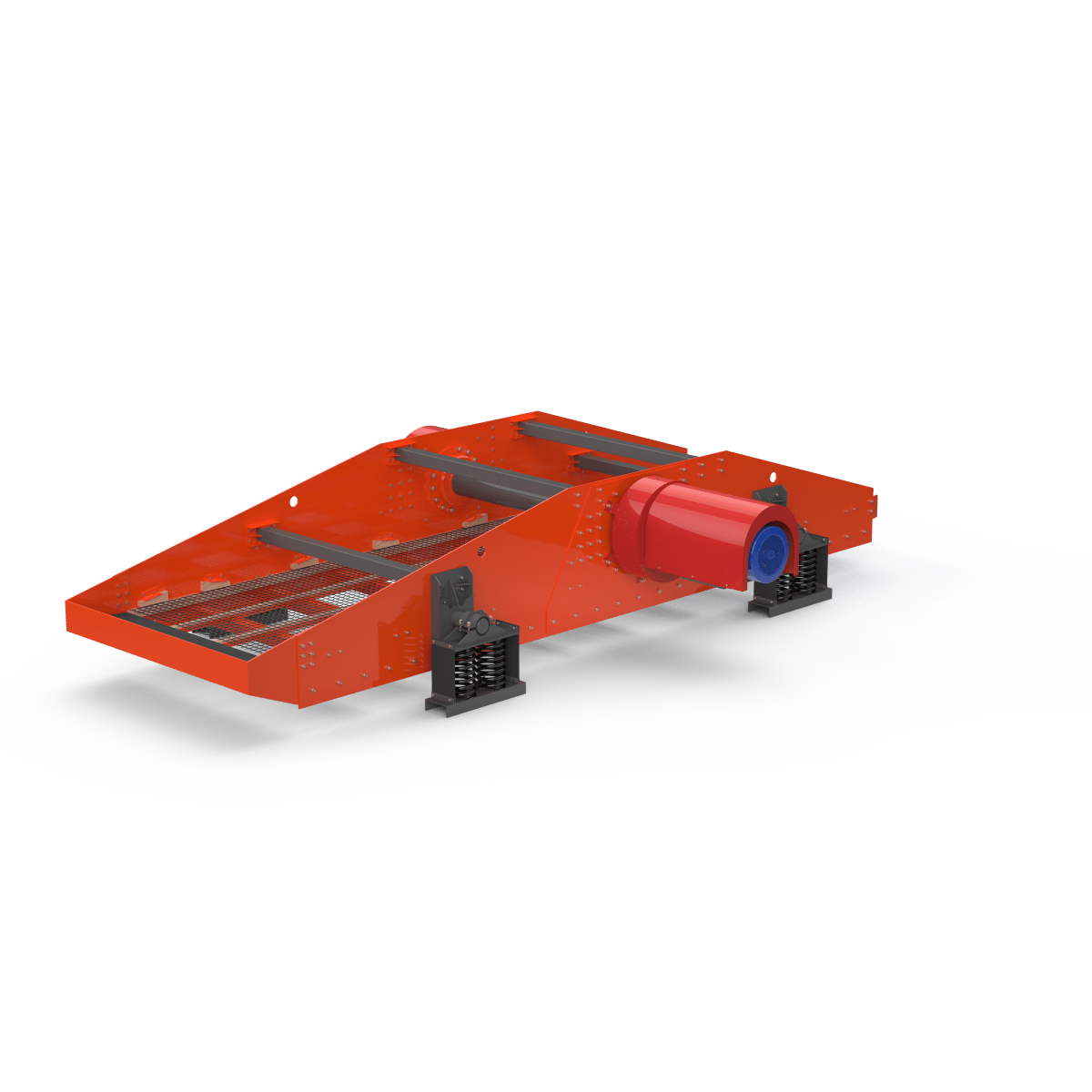

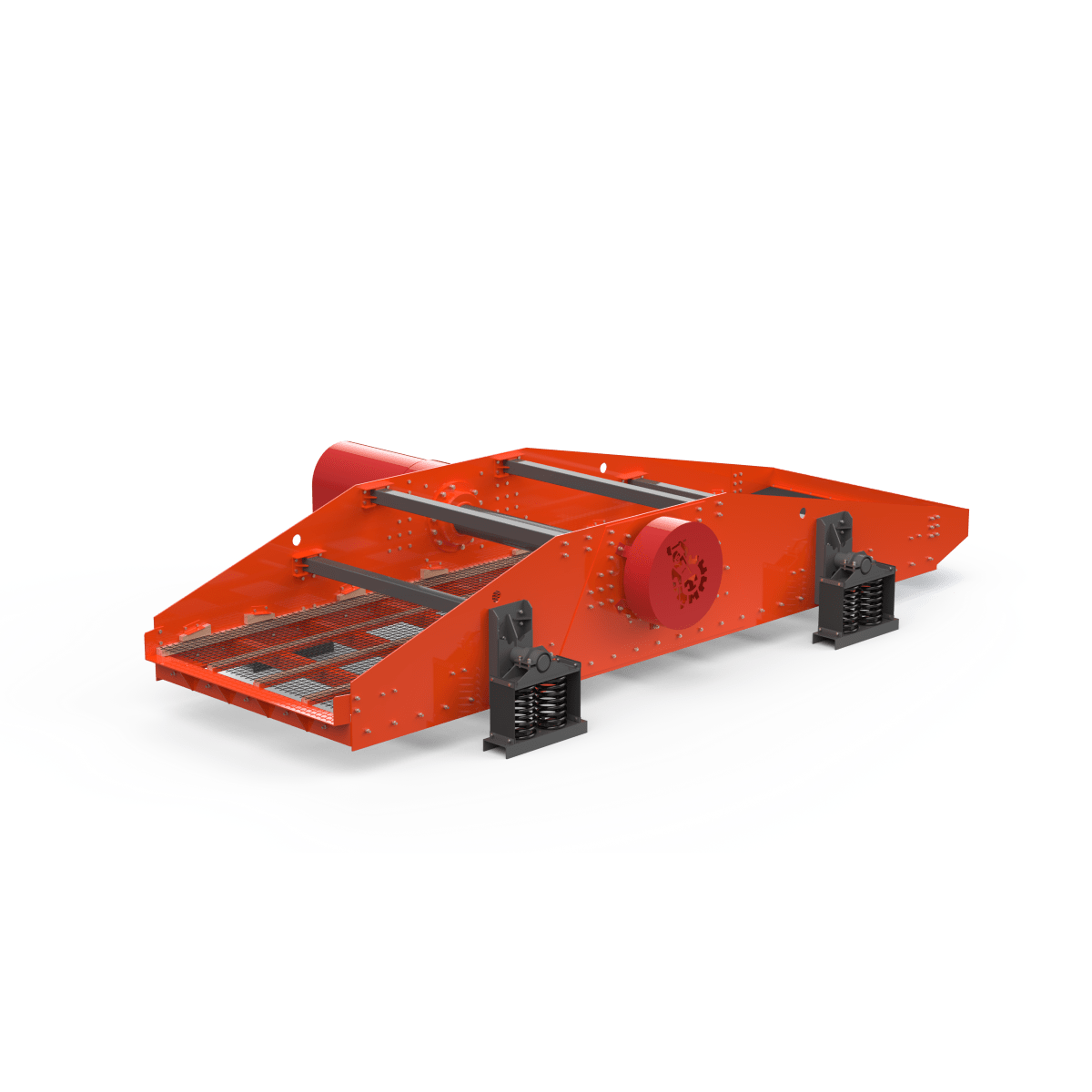

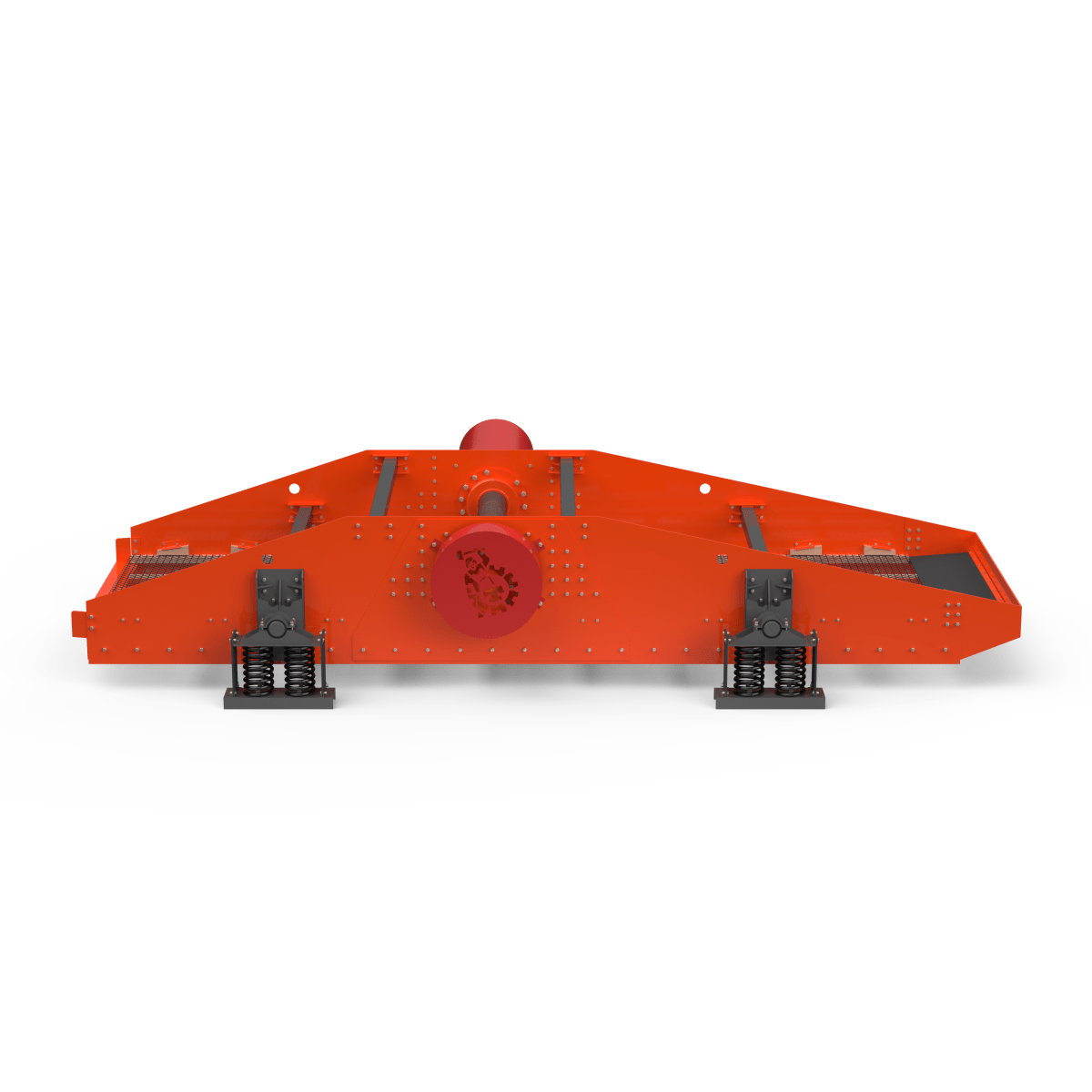

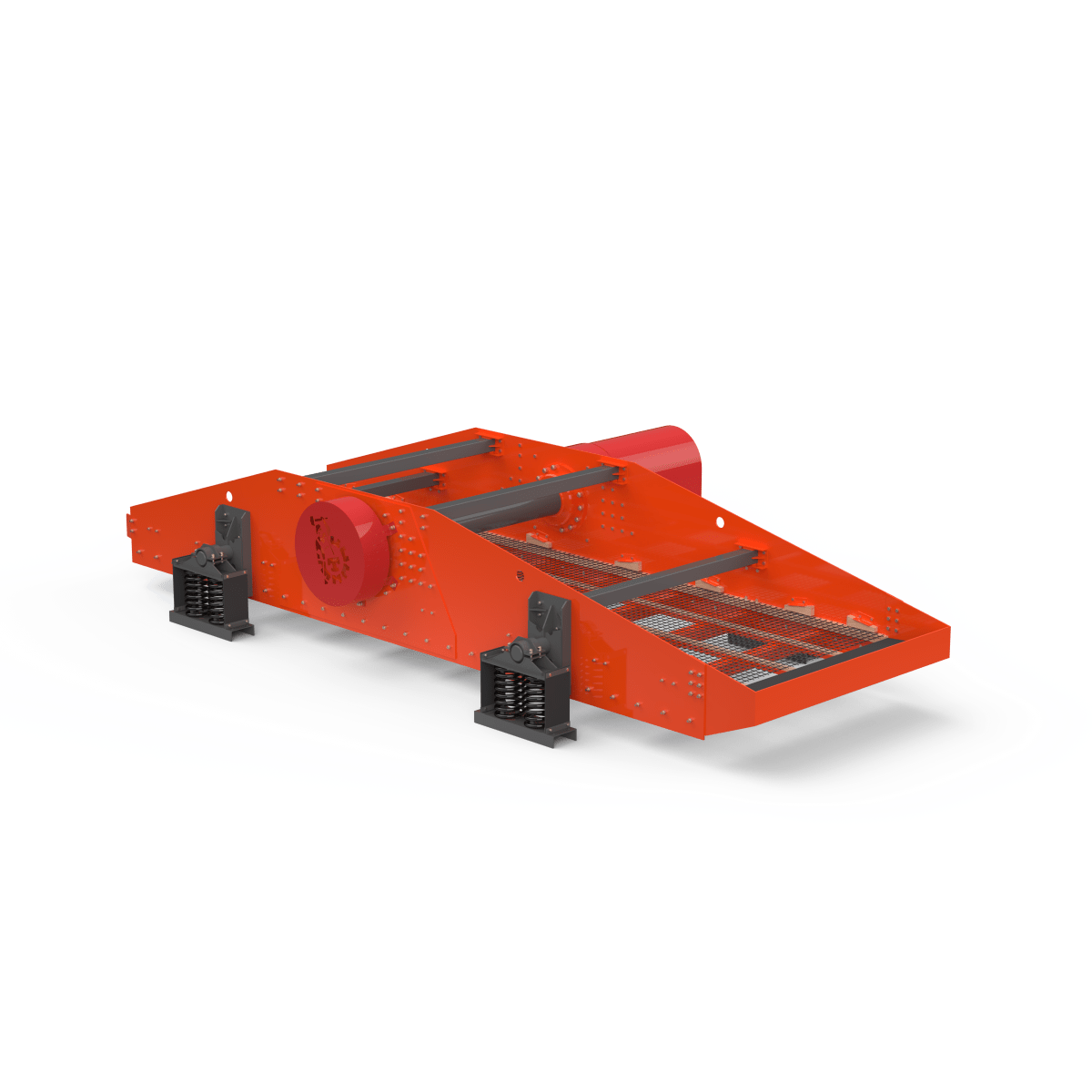

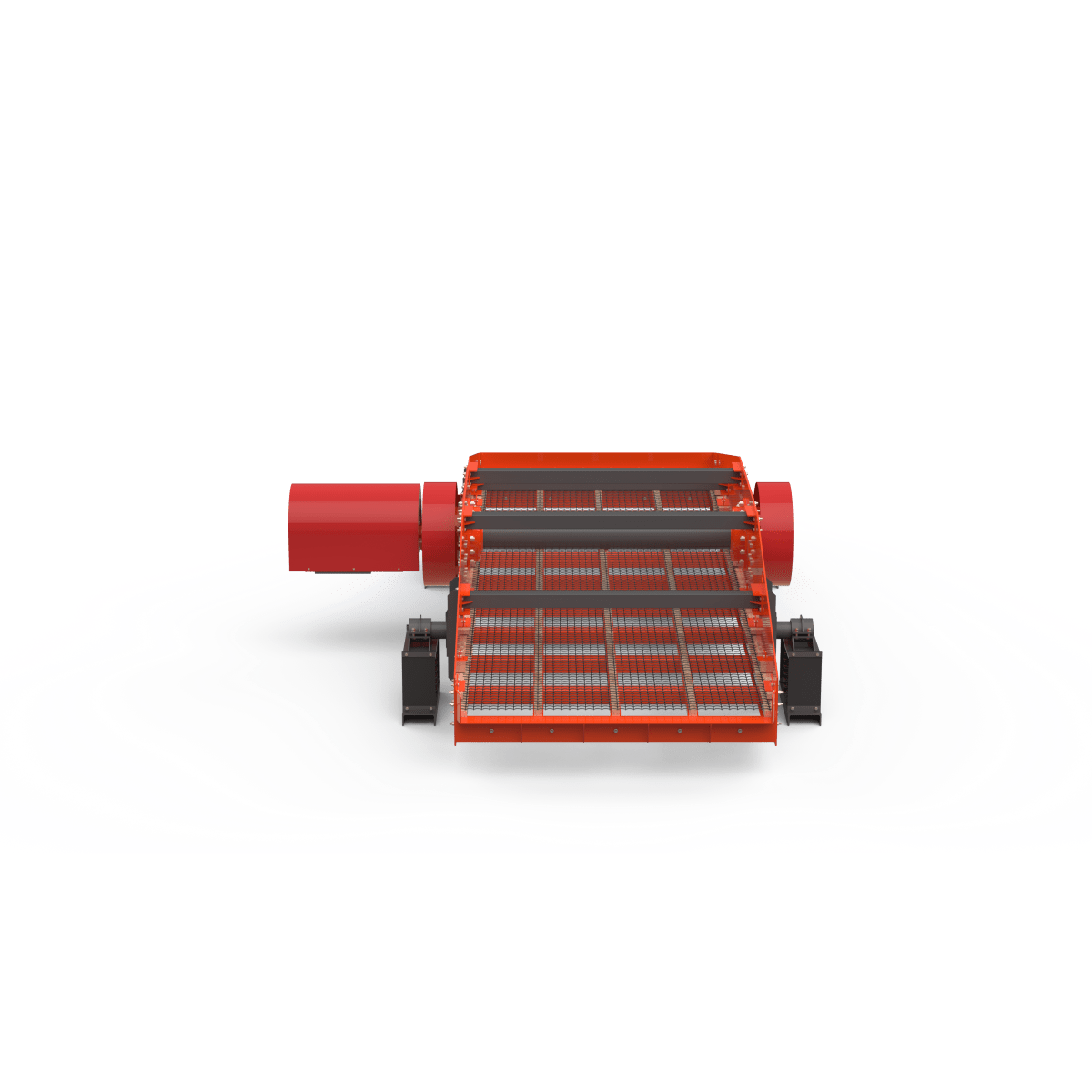

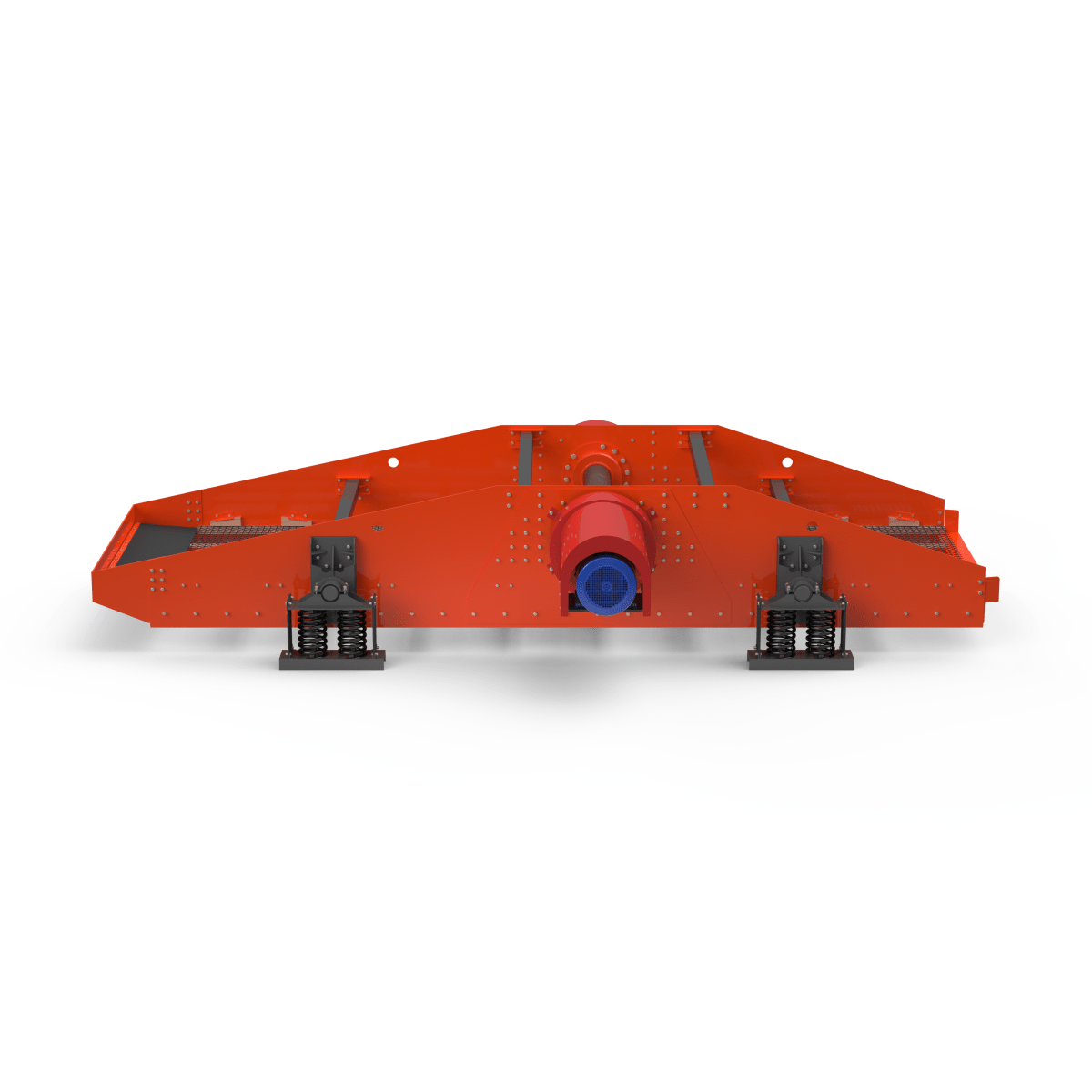

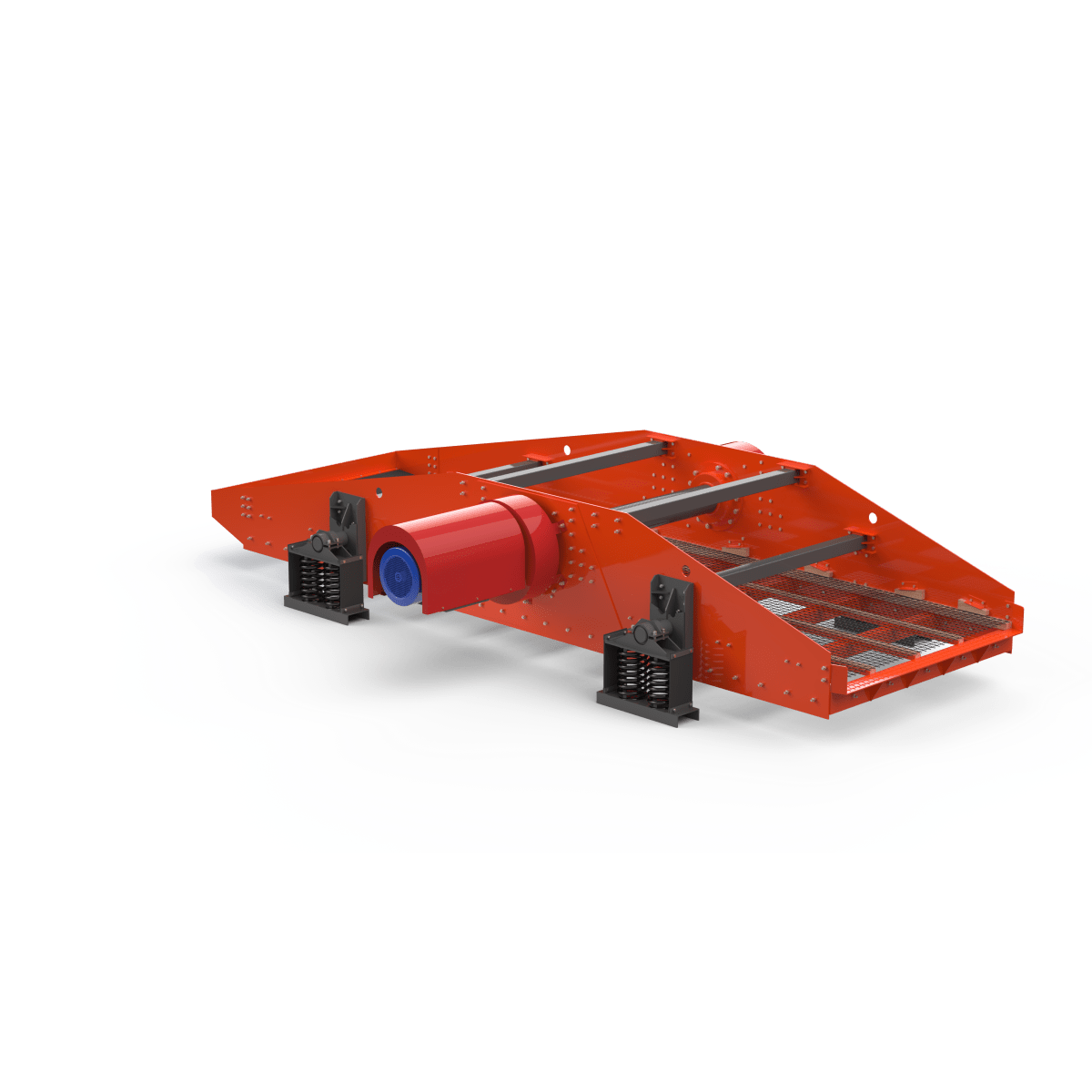

Грохот инерционный ГИС-61

Грохот инерционный ГИС‑61 предназначен для сухой сортировки сыпучих строительных материалов (щебень, песок, гравий и пр.) по крупности. Оборудование эффективно работает с материалами фракцией до 200 мм и насыпной плотностью до 2,8 т/м³. Грохот применяется в составе технологических линий или как самостоятельная единица оборудования.

Преимущества

• Высокая производительность — до 240 м³/ч при компактной конструкции.
• Большая полезная площадь сита — 12 м² (один ярус).
• Регулируемый угол наклона просеивающей поверхности от 10 до 25 градусов.
• Надёжный привод с электродвигателем 22 кВт.
• Опорное исполнение — подходит для установки на раму или бетонный фундамент.
• Простая настройка и обслуживание — быстрая замена сит, доступ ко всем узлам.

Область применения

Грохот ГИС‑61 применяется на:

• дробильно-сортировочных установках;
• горнодобывающих предприятиях;
• строительных объектах;
• базах по переработке вторичных материалов.

Используется в процессах первичного и вторичного грохочения, для сухой сортировки сыпучих материалов с влажностью до 5%.

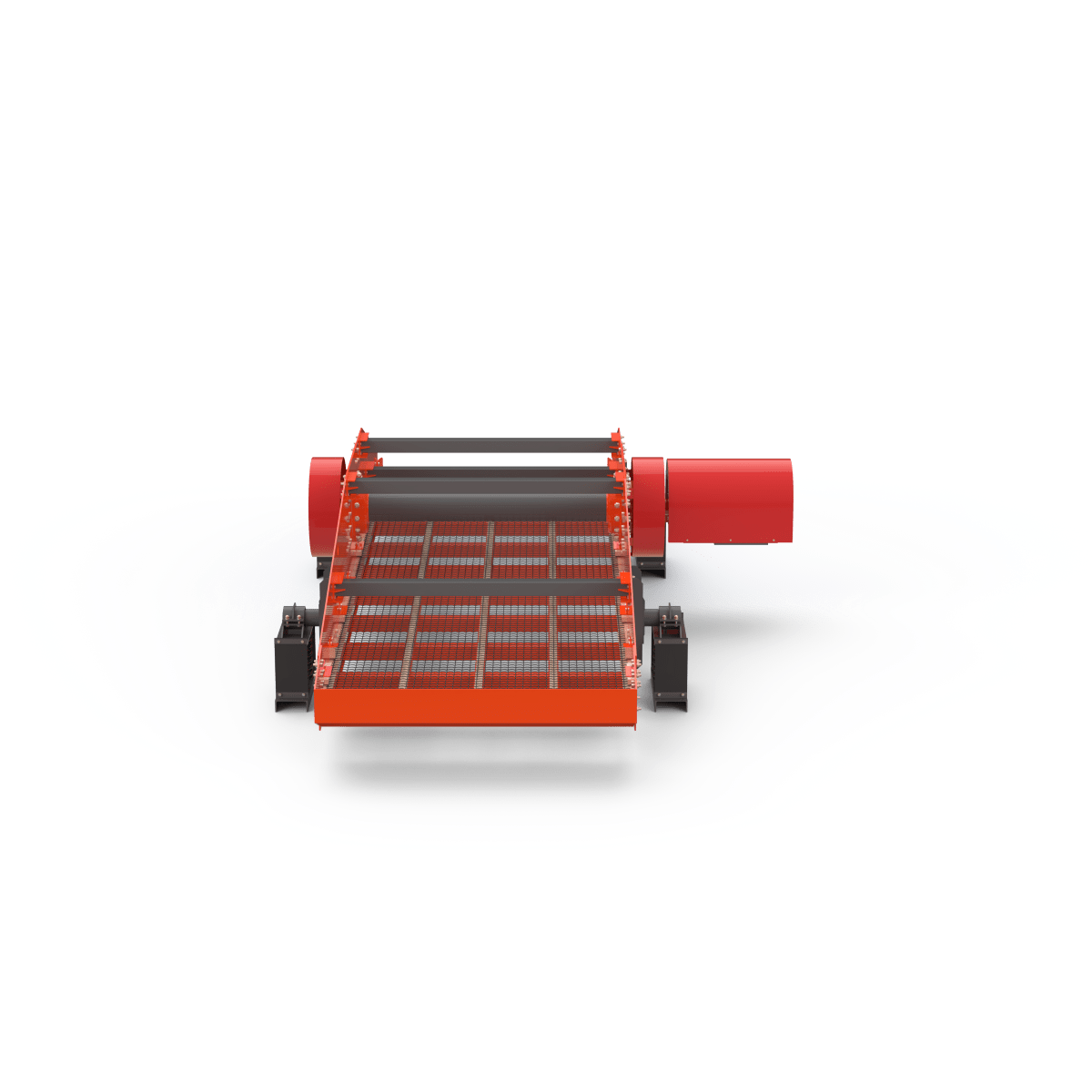

Устройство и принцип работы

Грохот состоит из следующих основных узлов:

• металлического короба с установленным ситом;
• виброузла с валом и дебалансами;
• пружинных опор;
• привода с лепестковой муфтой;
• защитных кожухов.

Во время вращения вала с дебалансами создаётся центробежная сила, которая заставляет короб совершать круговые колебания. Материал подаётся на наклонную просеивающую поверхность, и под действием вибрации движется вдоль сита. Частицы, меньшие размера ячеек, просеиваются, а крупные перемещаются к разгрузке. Колебания способствуют эффективной сортировке материала, скорость движения регулируется углом наклона.
В конструкции предусмотрены элементы для безопасной эксплуатации и удобного обслуживания: амортизационные пружины, доступ к подшипникам, возможность регулировки амплитуды вибрации (от 3,0 до 4,5 мм).
