Технологические линии переработки растительного сырья

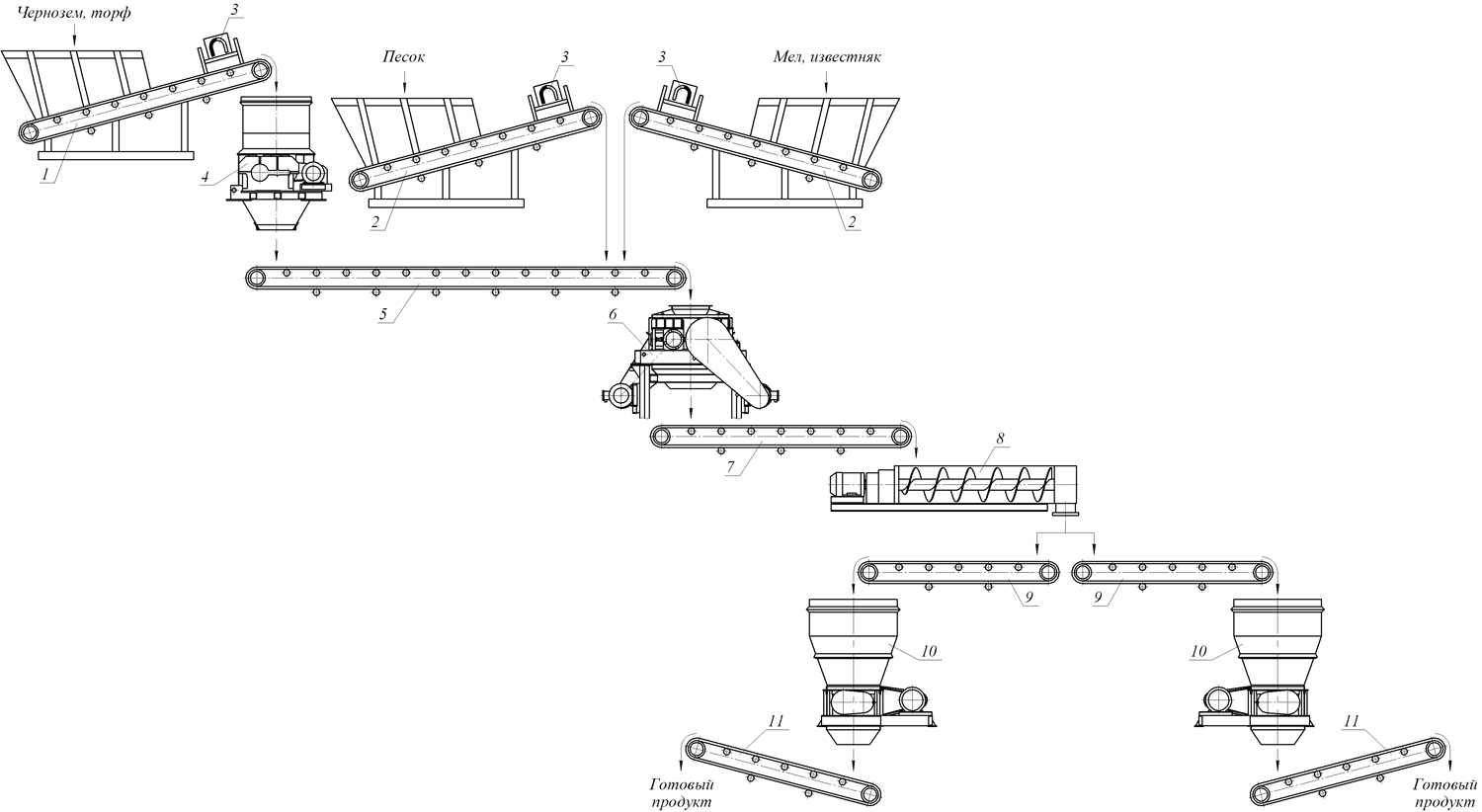

Линия по переработке чернозема и торфа

Технические характеристики

• Производительность линии – до 40 м3/ч.
• Исходные материалы:
  • Чернозем, торф – dн = -300 мм; песок* – dн = 0-3 мм; мел, известняк* – dн = 0-3 мм.
  • Получаемая фракция смеси – dк = -12 мм (dср = 3-5 мм).

Список применяемого оборудования

1. Питатель ленточный ПЛ-1000;
2. Питатель ленточный ПЛ-800;
3. Магнитный сепаратор;
4. Дробилка ДВЗ-2S;
5. Конвейер КЛЖ-800;
6. Дробилка ДВР-2/500;
7. Конвейер КЛЖ-800;
8. Смеситель ДС-50;
9. Конвейер КЛЖ-800;
10. Дробилка РДИ-2/350;
11. Конвейер КЛЖ-650.

Порядок работы линии

1. Исходные компоненты загружаются в бункеры ленточных питателей (поз. 1, 2), на трассе ко-торых установлены магнитные сепараторы (поз. 3), предназначенные для улавливания металлических включений. Питатели имеют регулировку производительности.
2. Питатель (поз. 1) подает материал в валково-зубчатую дробилку (поз. 4), где происходит первичное измельчение чернозема и торфа до фракции 20-80 мм.
3. Компоненты из дробилки и питателей поступают на конвейер (поз. 5) и подаются в валковую дробилку (поз. 6), где происходит предварительное смешивание и измельчение до фракции 25-30 мм. На трассе конвейера (поз. 5) возможна установка дополнительных дозирующих устройств.
4. Полученный материал поступает посредством ленточного конвейера (поз. 7) в смеситель (поз. 8).
5. Полученная смесь транспортируется конвейерами (поз. 9) в роторно-дисковые измельчители (поз. 10), где происходит окончательное измельчение и разрыхление материала.
6. Готовая смесь транспортируется конвейером (поз. 11) на фасовочный участок или отгружается в транспортную тару.
По согласованию с Заказчиком линия может комплектоваться дополнительным оборудованием.

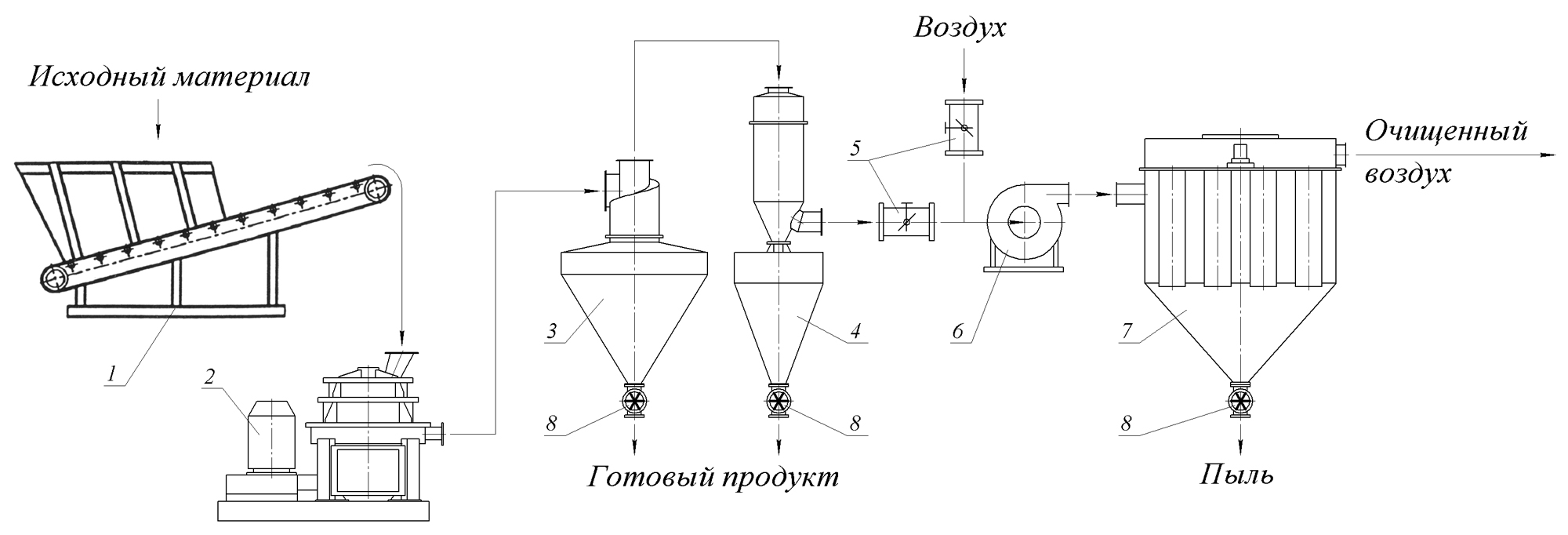

Линия для получения древесной муки

Технические характеристики

• Производительность линии – до 500 кг/час.
• Готовый материал –500 мкм.

Список применяемого оборудования

1. Питатель ленточный;
2. Мельница типа МЦВ-3;
3. Циклон-бункер ЦБ-3,5;
4. Пылеуловитель II ПЦ‑2,0;
5. Шиберные заслонки;
6. Вентилятор ВВД;
7. Фильтр рукавный ФРИ-60;
8. Питатель секторный ПС-1.

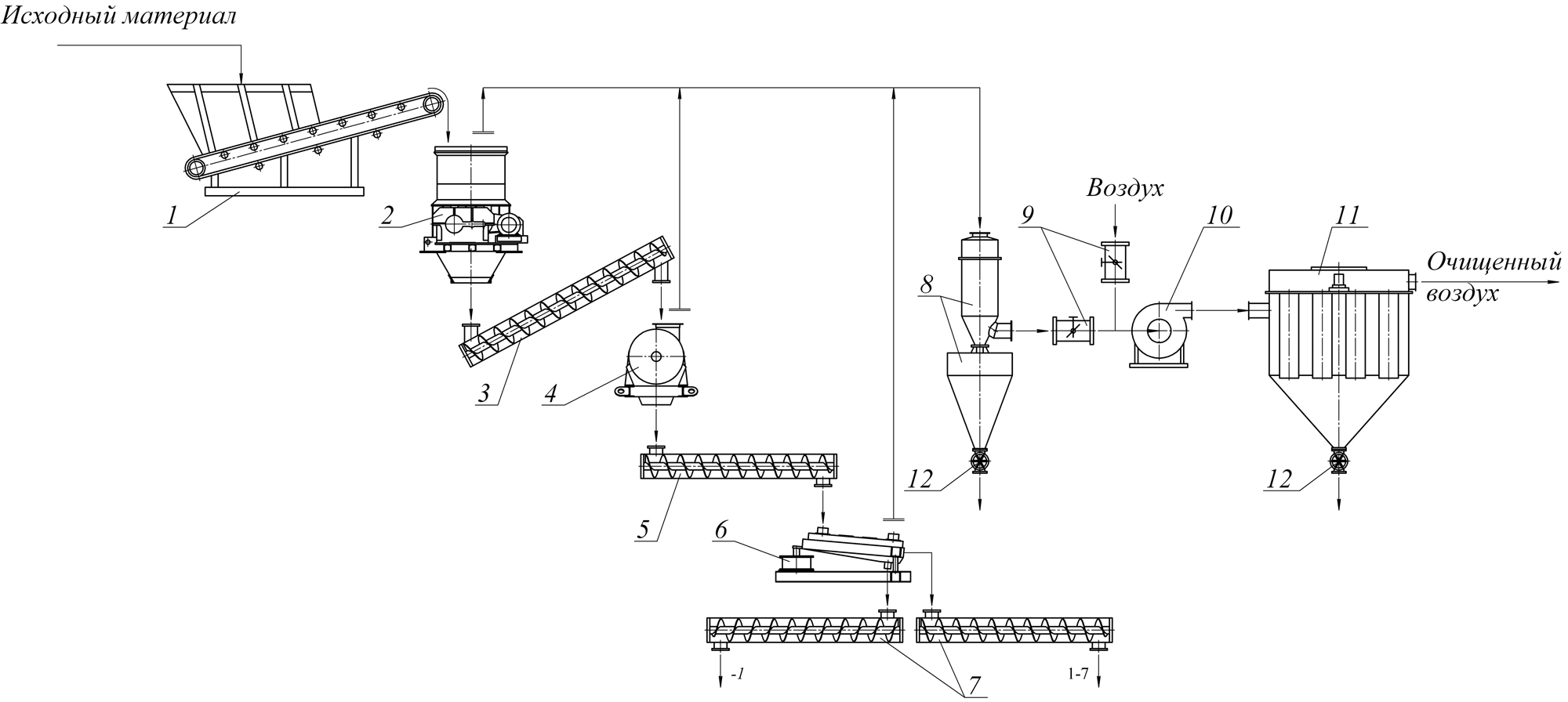

Схема участка дробления и измельчения: травы, коры, корней и плодов

Технические характеристики

• Производительность – 0,5–1 м3/ч, dнач = 7–30; 6–17; 20-350 мм, влажность – 10–15%.
• Готовый продукт dк =1–7; –1 мм.

Список применяемого оборудования

1. Питатель;
2. Дробилка ДВЗ-2Т34;
3. Шнек наклонный Ду150 мм;
4. Дробилка МПС–300М;
5. Шнек Ду150мм;
6. Вибросито;
7. Шнек горизонтальный Ду 150 мм;
8. Пылеуловитель ПЦ–2,0 с бункером V=0,7 м3;
9. Шиберные заслонки;
10. Вентилятор ВВД;
11. Фильтр ФР–11;
12. Питатель секторный.

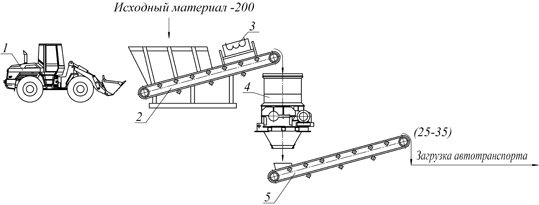

Линия по измельчению торфа и чернозема

Технические характеристики

• Производительность линии – до 25,0 м3/ч.
• Исходная фракция – dнач = -200 мм.
• Получаемая фракция – dкон = -25; -35 мм.

Список применяемого оборудования

1. Фронтальный погрузчик;
2. Питатель ленточный ПЛ-800/550-10000;
3. Магнитный сепаратор СМПР-2;
4. Дробилка ДВЗ-2Т1; 5 – конвейер ленточный В650.
